Sistemi per trasmissione dati

TD 600E

Sistema di trasmissione dati TDM/ETH con codifica di linea SHDSL/SHDSL.BIS

CN383-FRONTE

TD 600E

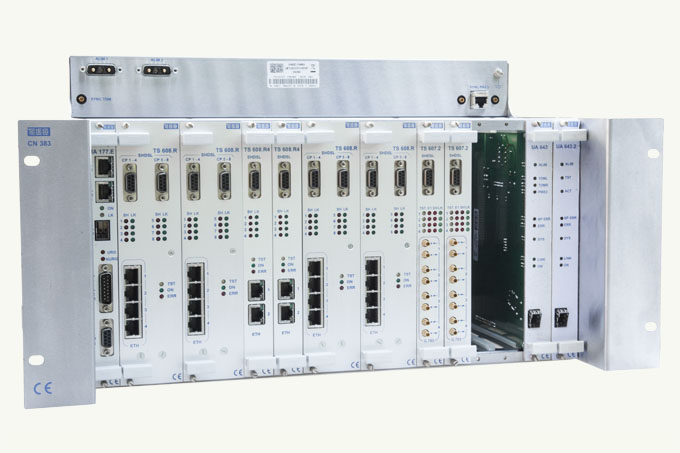

CN383-PROSPETTIVAFRONTE-SCHEDE

TD 600E

CN383-PROSPETTIVAFRONTE

TD 600E

Il sistema TD 600E è un’apparecchiatura di ultima generazione per reti ad accesso digitale, a cui sono state aggiunte le interfacce Ethernet e la capacità di aggregare traffico su fibra ottica, che consente di trasportare connessioni E1 ed Ethernet su 2 o 4 fili.

ALLEGATI

Progettato e realizzato nei laboratori della Teleco S.p.A., il sistema TD 600E è un’apparecchiatura di ultima generazione per reti ad accesso digitale che consente di trasportare connessioni E1 ed Ethernet su 2 o 4 fili, con la possibilità di modificare la velocità di linea in dipendenza del traffico richiesto e della lunghezza della tratta e la capacità di aggregare traffico su fibra ottica.

I vantaggi del sistema TD 600E di TELECO S.p.A. sono:
– Facilmente integrabile nelle reti già esistenti.
– Maggiore affidabilità (numero componenti ridotto).
– Dimensioni ridotte.
– Consumi ridotti (utilizzo di componenti di linea a basso consumo).
– Costi ridotti.

La distanza raggiungibile dipende dalla velocità in linea.
Questo sistema può essere considerato come il miglior modo per la trasmissione dati nella rete già esistente e permette di evitare i costi elevati dei cavi a fibra ottica, oppure l’uso di più cavi.
Le interfacce disponibili per il sistema SHDSL Teleco corrispondono agli standard correnti e forniscono i seguienti modi operativi:
– 2 Mbit/s non strutturato (verso ITU-T G.703).
– 2 Mbit/s strutturato (verso ITU-T G.703/G.704, ISDN-PRA).
– N x 64 Kbit/s (verso ITU-T X.21, V.35 V.36).
– Ethernet 10/100 Mbit/s elettrico.
– Ethernet 1000 Mbit/s fibra.

Il sistema può essere gestito tramite software Teleco denominato LMS-ETH (Line Management System) e da EM (Element Manager).

Il sistema TD 600E supporta tre principali tipologie di collegamento in grado di convivere sulla stessa piattaforma:
– Trasporto flussi TDM classico.
– Trasporto flussi TDM tramite emulazione di circuito PWE3.
– Trasporto flussi Ethernet.

Il sistema TD 600E è composto dai seguenti apparati:
– CN 383: Subtelaio N3 con funzionalità di aggregazione fino a 1 Gb.
– TS 608.R: Terminale LTU/NTU 8 doppini 4 porte ETH da rack con telealim. e bus verso Gbe.
– TS 608.R4: Terminale LTU/NTU 4 doppini 2 porte ETH da rack con telealim. e bus verso Gbe.
– UA 643.1: Unità aggregatore 1Gbe (con modulo SFP) per flussi PWE3.
– UA 643.2: Unità aggregatore 1Gbe (con modulo SFP) per flussi ETH.
– UA 643.3: Unità aggregatore 1Gbe (con modulo SFP) per flussi PWE3 + ETH.
– MA 177.E: Unità Allarmi da rack con due porte di accesso Ethernet 10/100 e 1 porta locale con supporto SNMP e SSH.
– TS 607.2E: Terminale LTU/NTU 4 ch. da rack con telealim. (4xE1/2F-2xE1/4F-MISTO-75 ohm) con bus verso Gbe.
TN 338: Telaio ETSI N3.
– TS 608.8: Terminale NTU 8 doppini 4 porte ETH da tavolo.
– TS 608.4: Terminale NTU 4 doppini 2 porte ETH da tavolo.
– TS 608.2: Terminale NTU 2 doppini 2 porte ETH da tavolo.
– TS 608.T8: Terminale LTU/NTU 8 doppini 4 porte ETH da tavolo con telealim. + kit motaggio rack.
– TS 608.T4: Terminale LTU/NTU 4 doppini 4 porte ETH da tavolo con telealim. + kit motaggio rack.
– TS 608.T2: Terminale LTU/NTU 2 doppini 4 porte ETH da tavolo con telealim. + kit motaggio rack.
RP 926: Rigeneratore da tavolo 1 canale 4 F / 2 canali 2 F.
– CP 396: Contenitore unificato da esterni cablato SHDSL 4 sistemi + Kit installazione muro.

Apparati del sistema TD 600 compatibili:
– TS 605.4: Terminale NTU SHDSL 2/4 fili da tavolo + DCE3 X/V ( DB37 ) / G.703 (75 e 120 ohm) + Kit connettori (S 386).
– TS 607.7: Terminale LTU/NTU SHDSL Master/Slave da tavolo con telealim. (4xE1/2F / 2xE1/4F / MISTO – 75 ohm) universale + Kit connettori (S 385).
– TS 607.T: Terminale LTU SHDSL Master/Slave da tavolo con telealim. (1xE1/2F o 1xE1/4F 75 – 120 ohm) + Kit connettori (S 384).

Attenzione!:
L’unità TS 607.2 (per sistema TD 600) NON PUÒ essere inserita nel nuovo cestello CN 383.
Le nuove unità TS 607.2E e UA 643.x NON POSSONO essere inserite nel vecchio cestello CN 380 (sistema TD 600).

Sistema TD 600E: Apparati e Strutture

MA172-FRONTE

MA 177.E

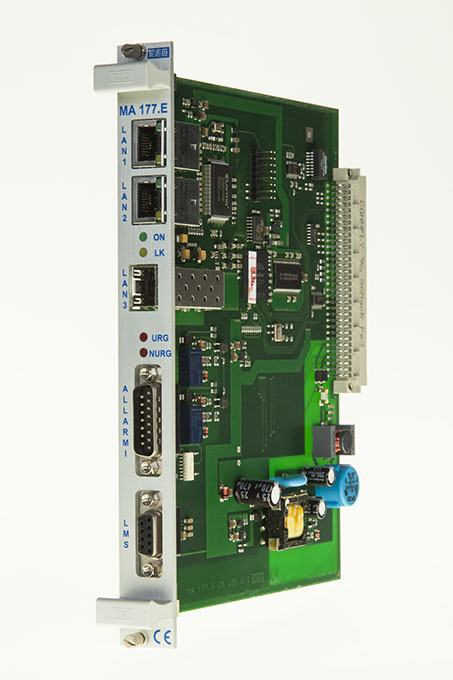

MA177-PROSPETTIVAFRONTE

MA 177.E

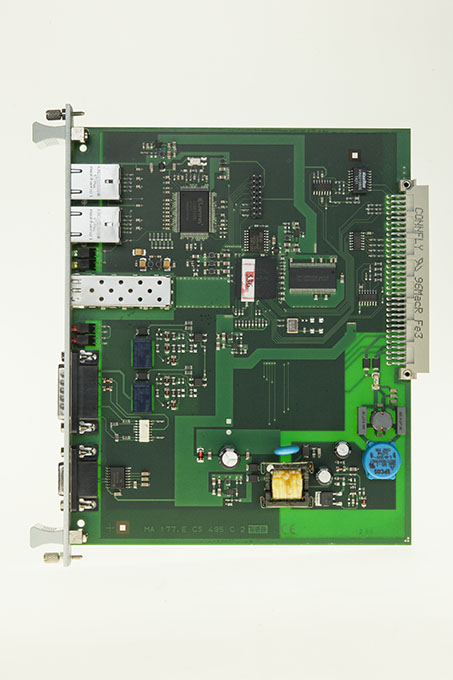

MA177-ALTO

MA 177.E

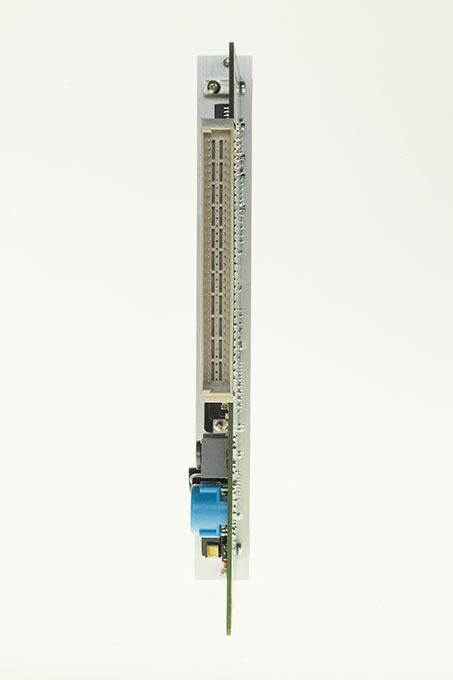

MA177-RETRO

MA 177.E

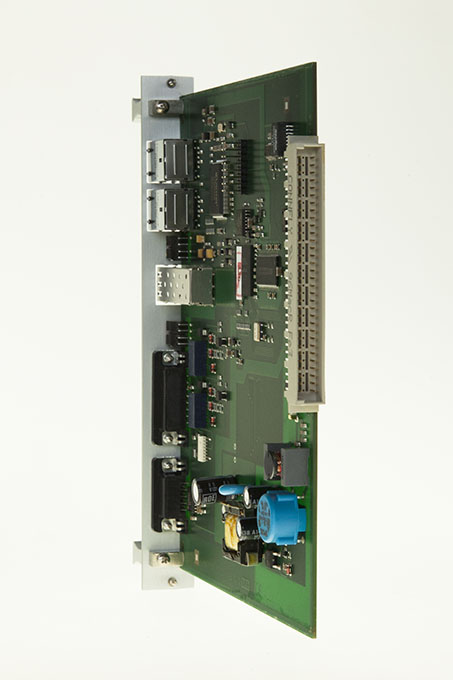

MA177-PROSPETTIVARETRO

MA 177.E

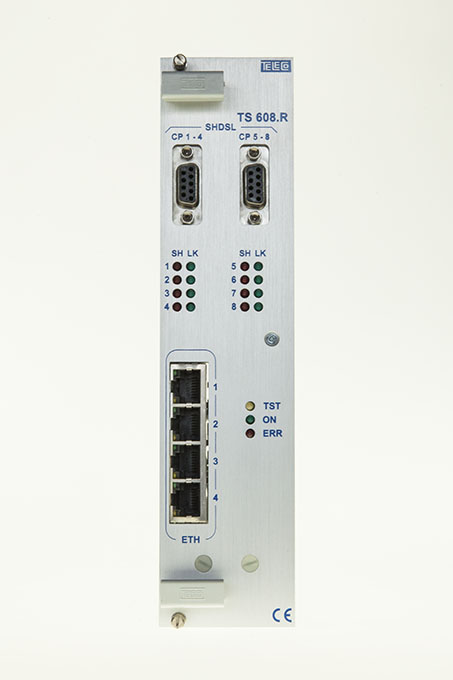

TS608R-FRONTE

TS 608.R

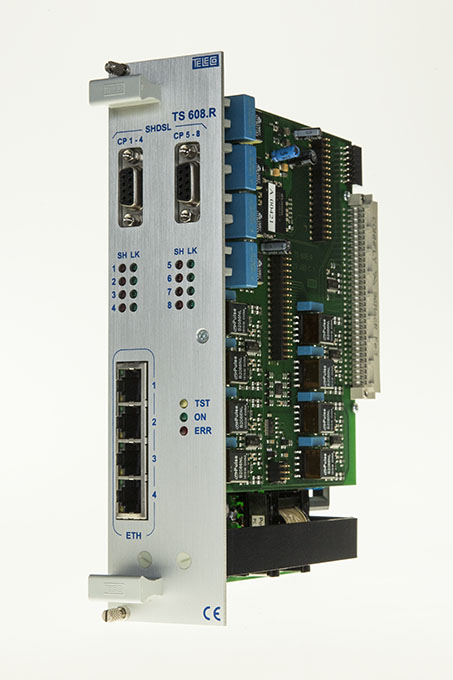

TS608R-PROSPETTIVAFRONTE

TS 608.R

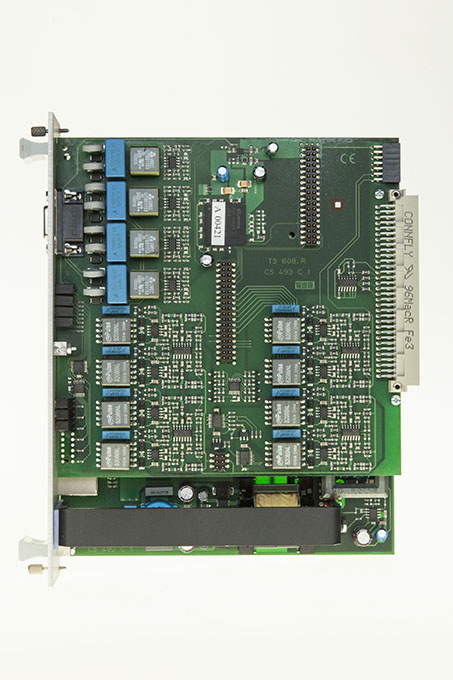

TS608R-ALTO

TS 608.R

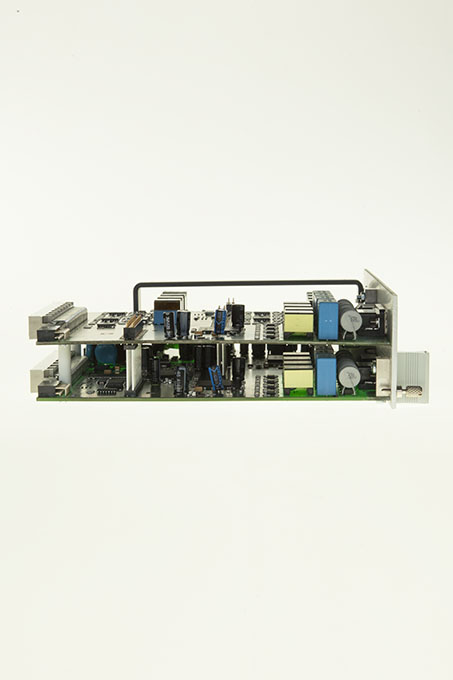

TS608R-LATO2

TS 608.R

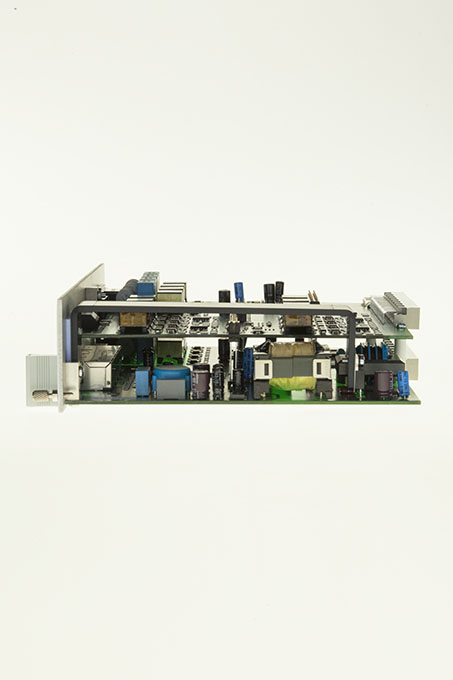

TS608R-LATO1

TS 608.R

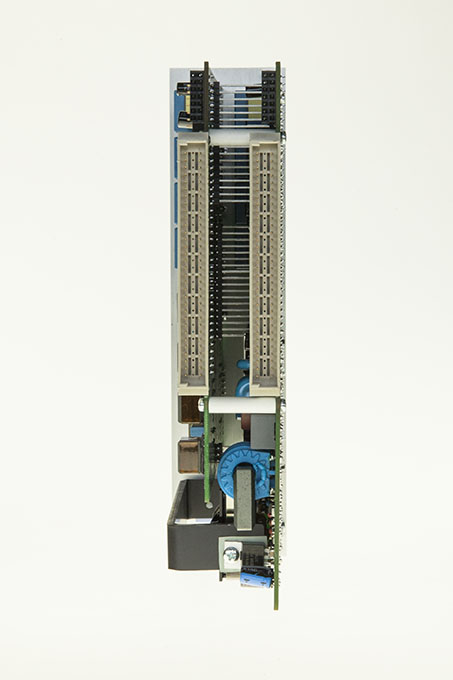

TS608R-RETRO

TS 608.R

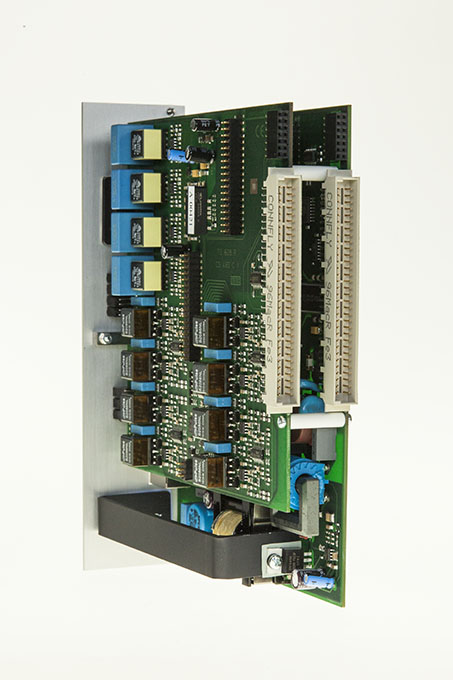

TS608R-PROSPETTIVARETRO

TS 608.R

UA643.1.2.3-FRONTE-TELECO

UA 643

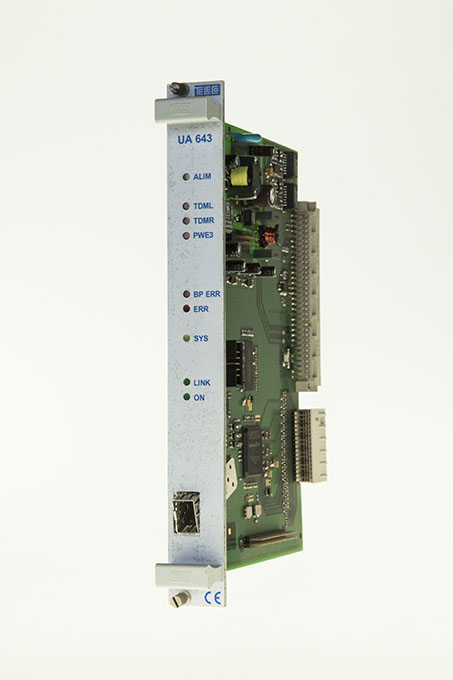

UA643.1.2.3-PROSPETTIVAFRONTE-TELECO

UA 643

UA643.1.2.3-ALTO-TELECO

UA 643

UA643.1.2.3-PROSPETTIVARETRO-TELECO

UA 643

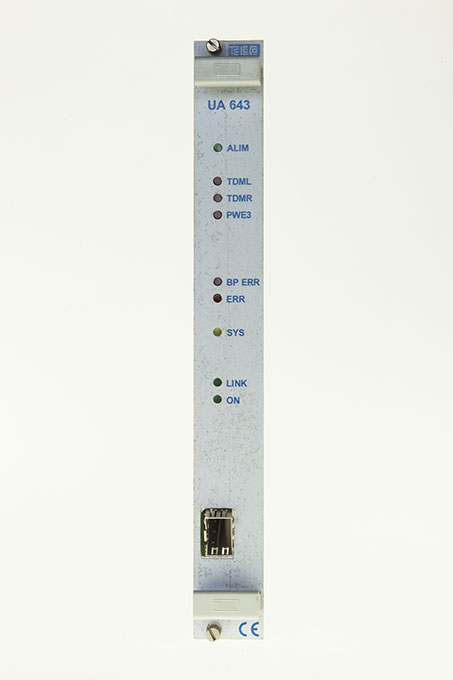

UA643.1.2.3-FRONTE-TELECO

UA 643

UA643.1.2.3-PROSPETTIVAFRONTE-TELECO

UA 643

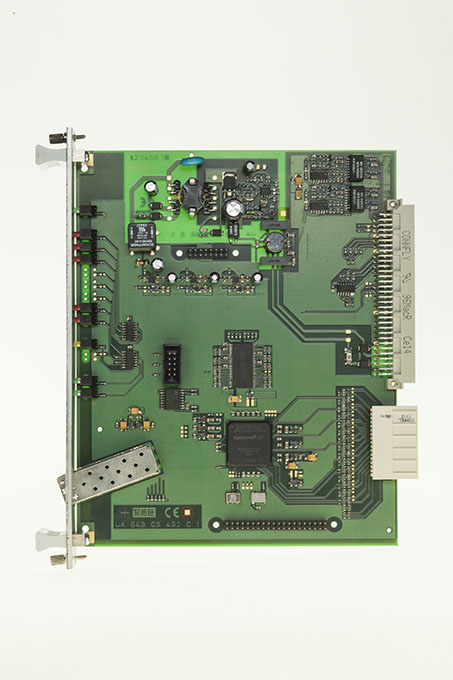

UA643.1.2.3-ALTO-TELECO

UA 643

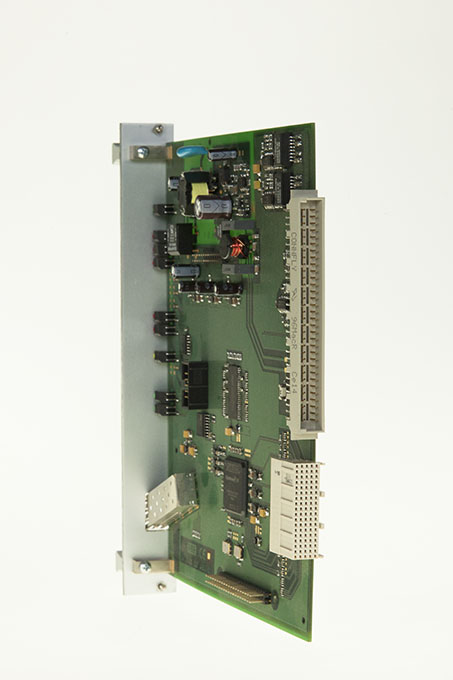

UA643.1.2.3-PROSPETTIVARETRO-TELECO

UA 643

TS607.2E-FRONTE-TELECO

TS 607.2E

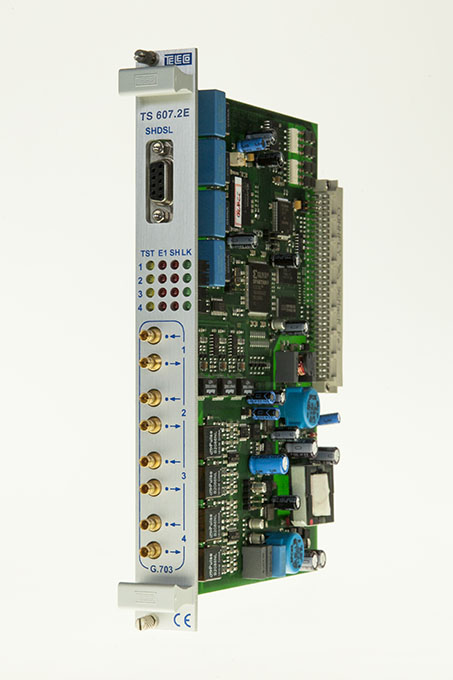

TS607.2E-PROSPETTIVAFRONTE-TELECO

TS 607.2E

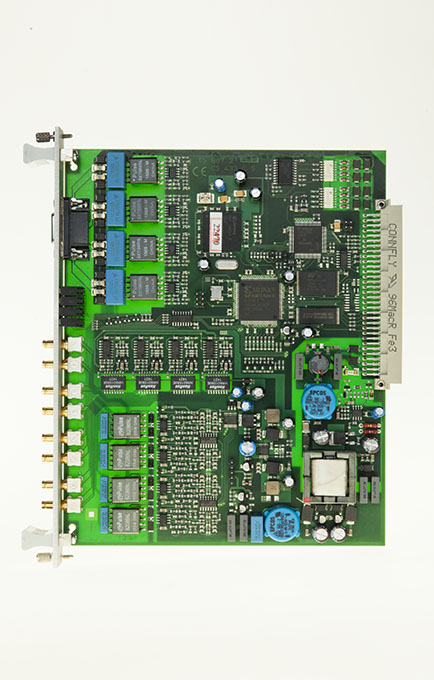

TS607.2E-ALTO-TELECO

TS 607.2E

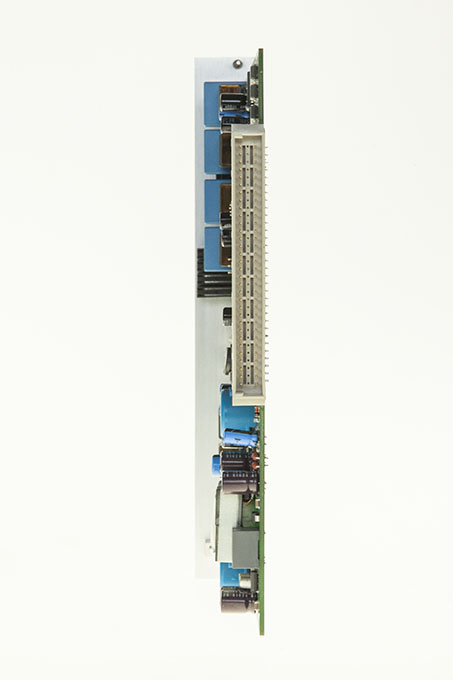

TS607.2E-RETRO-TELECO

TS 607.2E

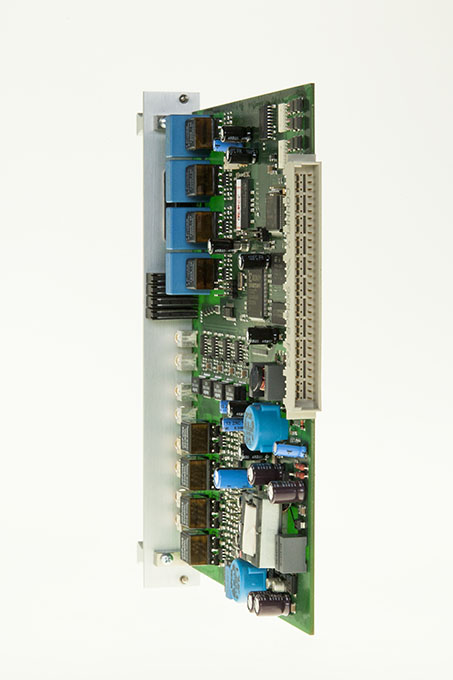

TS607.2E-PROSPETTIVARETRO-TELECO

TS 607.2E

TN 338-telaio-fronte_teleco

TN 338

TN 338-telaio-prospettiva1_teleco

TN 338

TN 338-telaio-prospettiva2_teleco

TN 338

TN 338-telaio-dettaglio3_teleco

TN 338

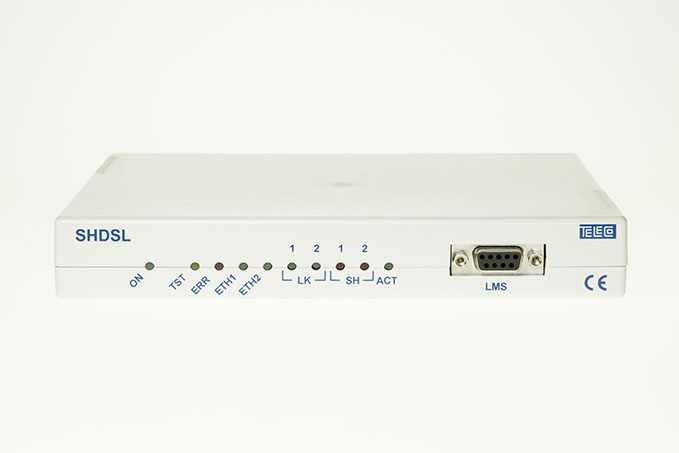

TS608.2-FRONTE

TS 608.2

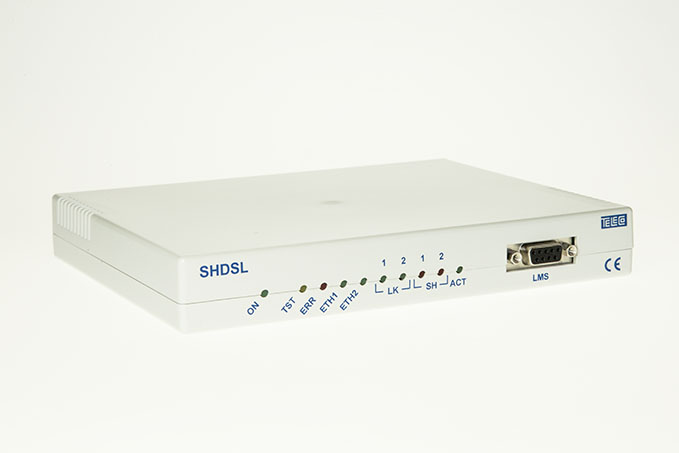

TS608.2-PROSPETTIVA

TS 608.2

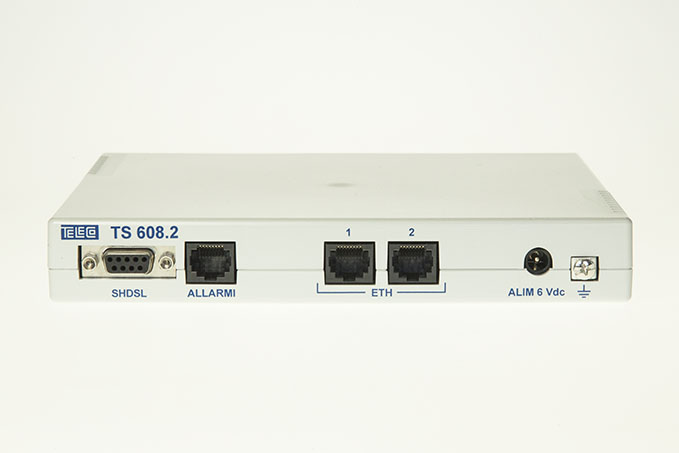

TS608.2-RETRO

TS 608.2

TS608.4-FRONTE

TS 608.4

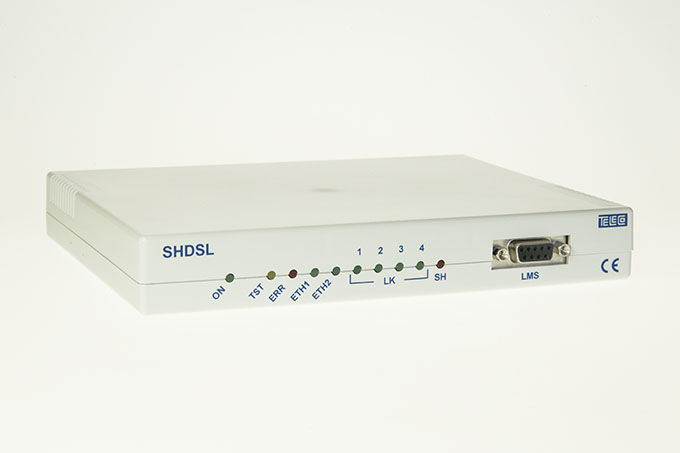

TS608.4-PROSPETTIVA

TS 608.4

TS608.4-RETRO

TS 608.4

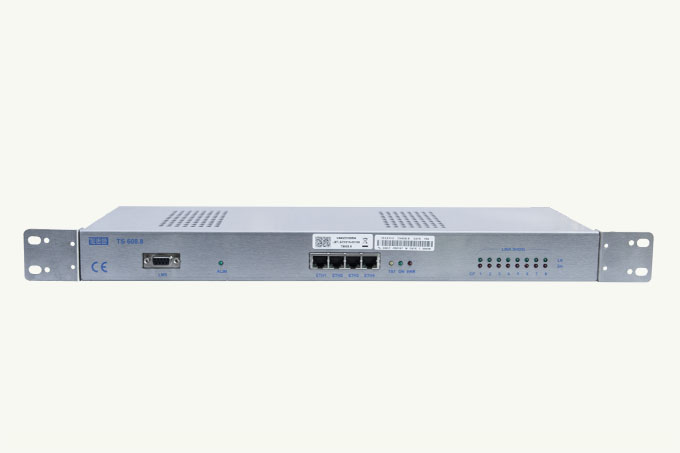

TS608.8-FRONTE

TS 608.8

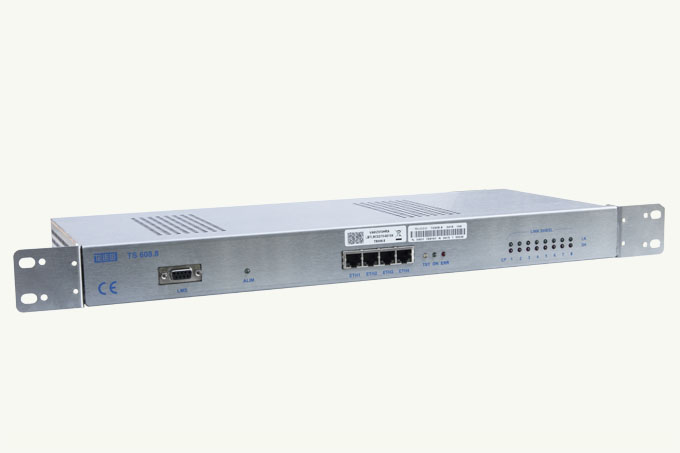

TS608.8-PROSPETTIVAFRONTE

TS 608.8

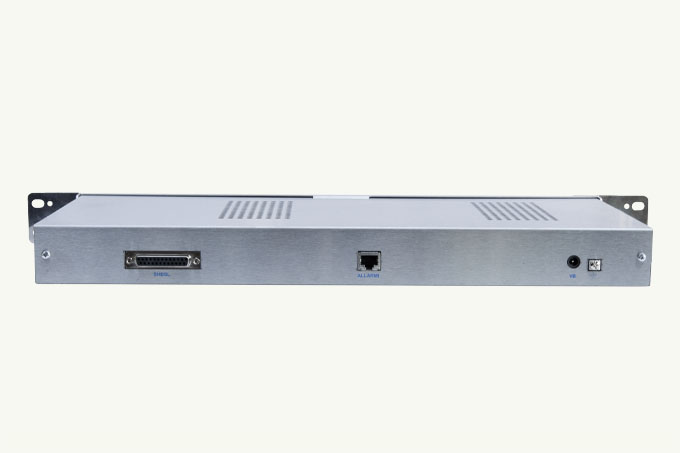

TS608.8-RETRO

TS 608.8

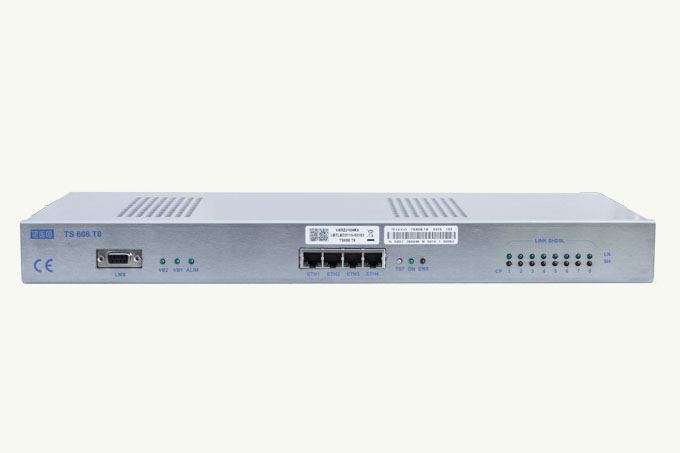

TS608T8-FRONTE-A

TS 608.T8

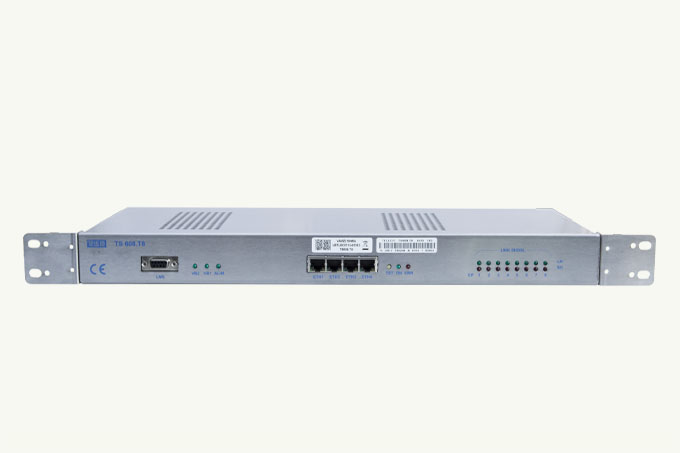

TS608T8-FRONTE

TS 608.T8

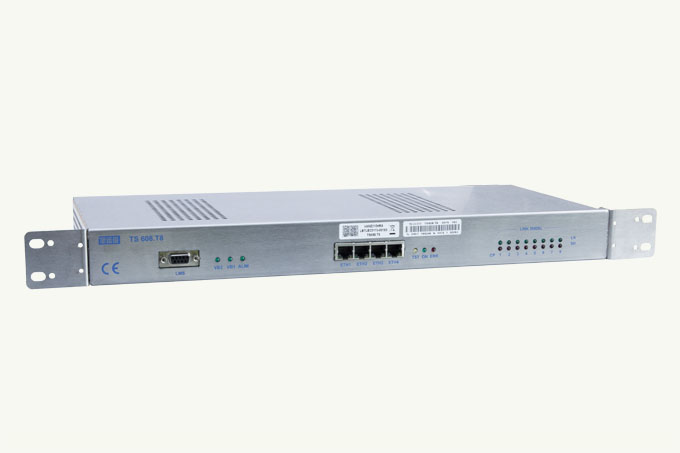

TS608T8-PROSPETTIVAFRONTE

TS 608.T8

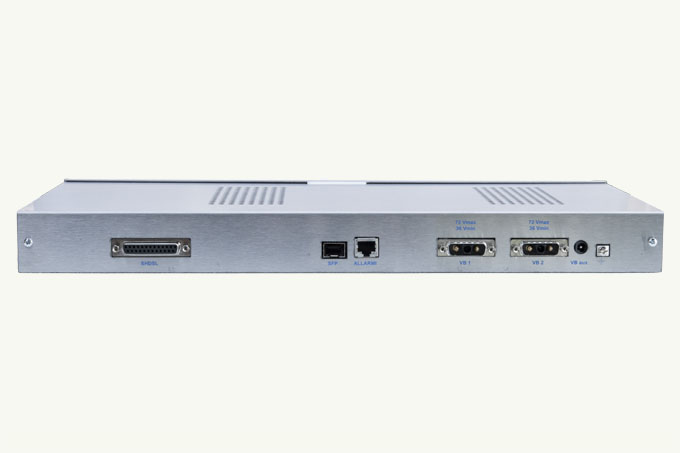

TS608T8-RETRO-A

TS 608.T8

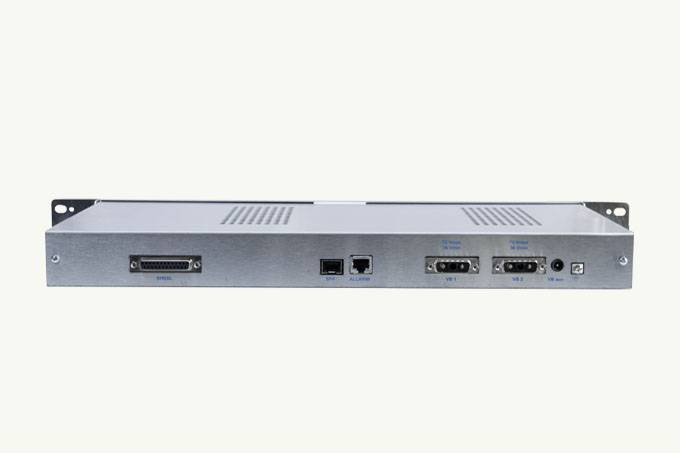

TS608T8-RETRO

TS 608.T8

RP926-FRONTE

RP 926

RP926-PROSPETTIVA

RP 926

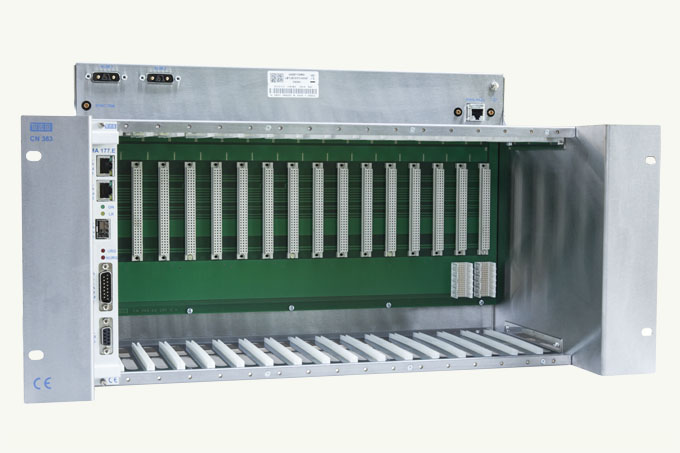

CN383-PROSPETTIVAFRONTE

CN 383

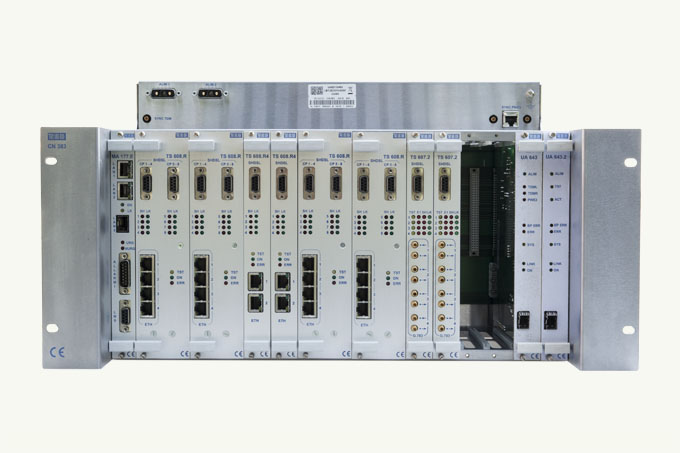

CN383-FRONTE

CN 383

Sistema TD 600E: Apparati Compatibili del Sistema TD 600 precedente

TS605.4-FRONTE

TS 605.4

TS605.4-PROSPETTIVAFRONTE

TS 605.4

TS605.4-RETRO

TS 605.4

TS605.4-PROSPETTIVARETRO

TS 605.4

Slide background

TS 607.7

Slide background

TS 607.7

Slide background

TS 607.7

Slide background

TS 607.7

TS607.T-FRONTE

TS 607.T

TS607.T-PROSPETTIVAFRONTE

TS 607.T

TS607.T-RETRO

TS 607.T

TS607.T-PROSPETTIVARETRO

TS 607.T
