Il Sistema TA 180 è un sistema di telealimentazione per apparati remoti non raggiungibili da alimentazione di rete. Il sistema utilizza i normali doppini telefonici liberi da traffico per trasportare l’energia necessaria al funzionamento dell’apparato remoto.

ALLEGATI

La funzione del sistema TA 180 è di convertire la tensione di alimentazione di centrale in una tensione di alimentazione per apparati remoti conforme allo standard EN60950-21 tipo RFT-C e quindi di riconvertirla in una tensione conforme ai requisiti dettati dalle norme per l’alimentazione di apparati per centrali di telecomunicazione (tensione continua range 38,6-72V).

Nella progettazione del prodotto, si è cercato di realizzare la massima flessibilità in modo da consentirne l’utilizzo nella più ampia casistica di applicazioni.

Ognuno dei 96 telealimentatori contenuti in un subtelaio può essere connesso liberamente alle unità remote senza alcuna limitazione.

L’applicazione tipica di questo sistema consiste nel telealimentare apparati remoti localizzati in punti in cui non è facilmente reperibile la normale tensione di rete 220Vac. Il sistema utilizza i normali doppini telefonici liberi da traffico per trasportare l’energia necessaria al funzionamento dell’apparato remoto. Per realizzare questo scopo, la tensione di alimentazione di centrale viene elevata a 350Vdc tramite un apposito convertitore ad elevata efficienza, quindi viene inserita sul doppino telefonico.
Nel sistema remoto i doppini vengono raggruppati e la tensione di 350Vdc viene riconvertita nella tensione utile all’alimentazione degli apparati di telecomunicazione (48 Vdc).

Il sistema TA 180 è sostanzialmente composto da due apparati: Apparato di Centrale (AC) e Apparato Remoto (AR).

L’apparato di centrale è un sistema modulare costituito da un cestello per rack ETSI N3 in cui vengono inserite le schede TA 181.8 nelle quali viene realizzata la conversione dalla tensione di centrale (38,4 – 72 Vdc) ad una tensione più elevata rispondente allo standard di sicurezza IEC 60950-21 (circuiti RFT-C) adatta alla trasmissione della potenza su un normale doppino telefonico.
I componenti dell’apparato di centrale sono:

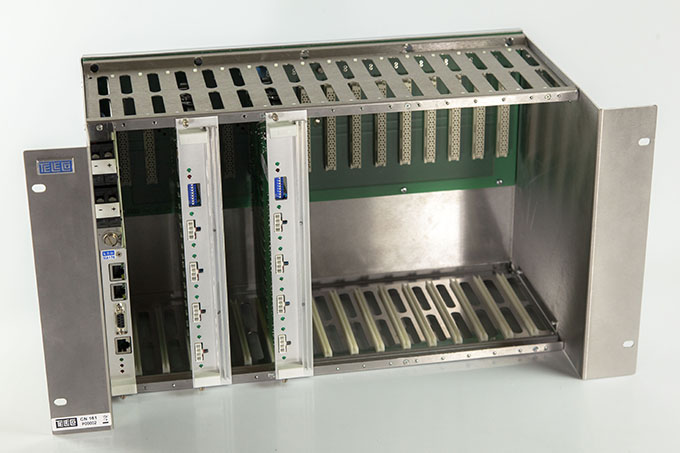

– CN 161: Contenitore N3 di centrale.
– MA 176: Scheda allarmi per CN 161.

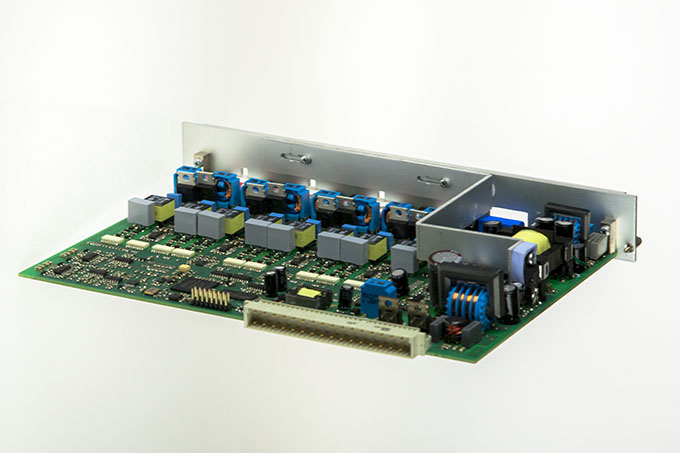

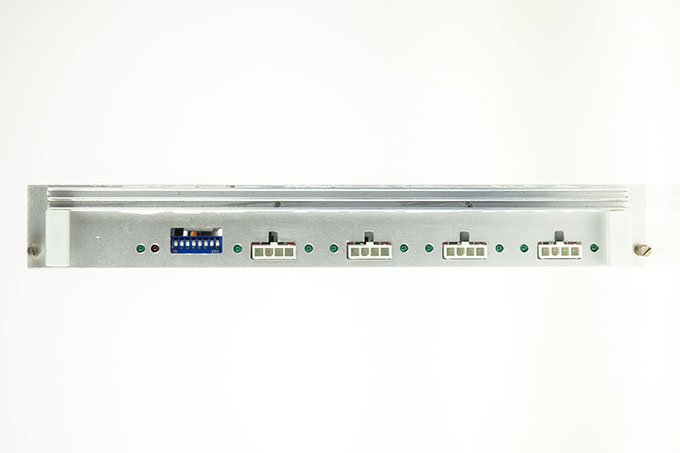

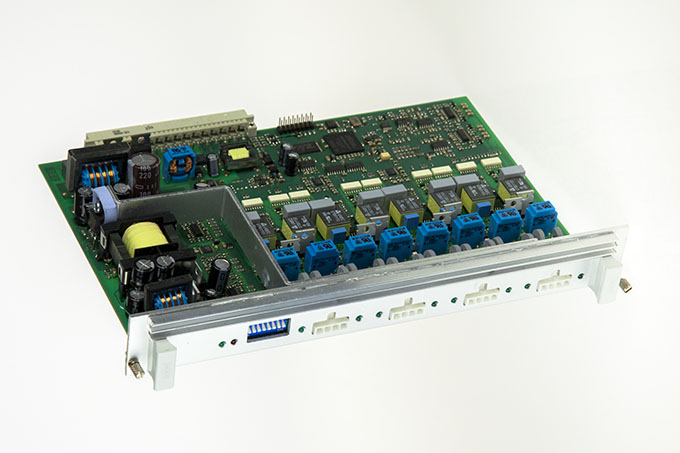

– TA 181.8: Scheda telealimentatore 8 coppie (120W).

L’apparato remoto è costituito da una unità compatta in grado di convertire la tensione RFT-C in una tensione adatta all’alimentazione di apparati di telecomunicazione (48 Vdc).
I tipi di apparato remoto sono:

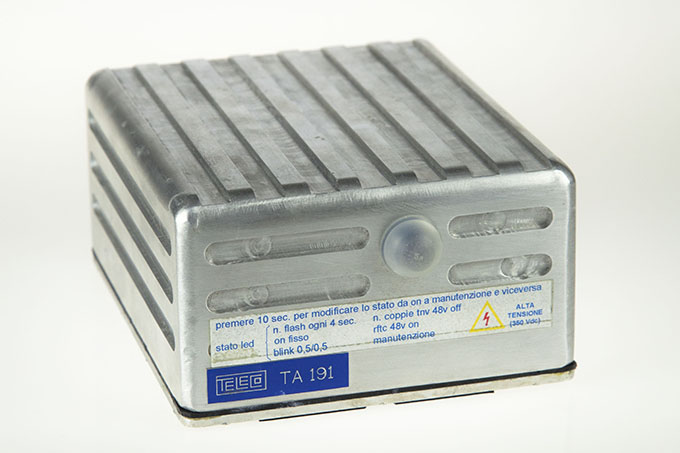

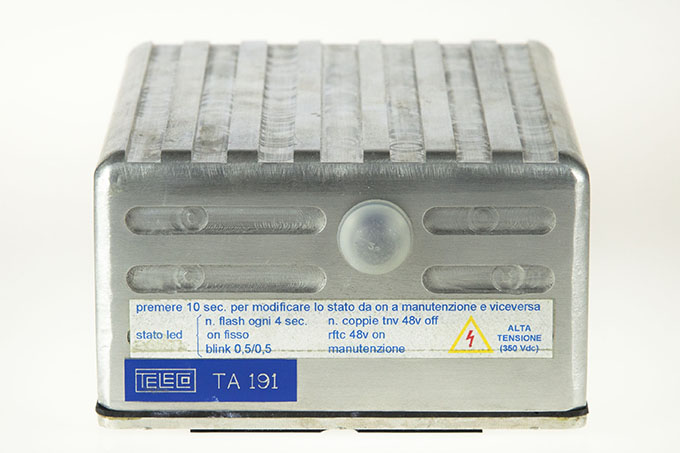

– TA 191.1: Unità remota estrattore telealimentazione 8 coppie 115W.
– TA 191.2: Unità remota estrattore telealimentazione 10 coppie 145W.
