Strutture e accessori per reti

TN 330

Telaio standard 19” – Serie TNU

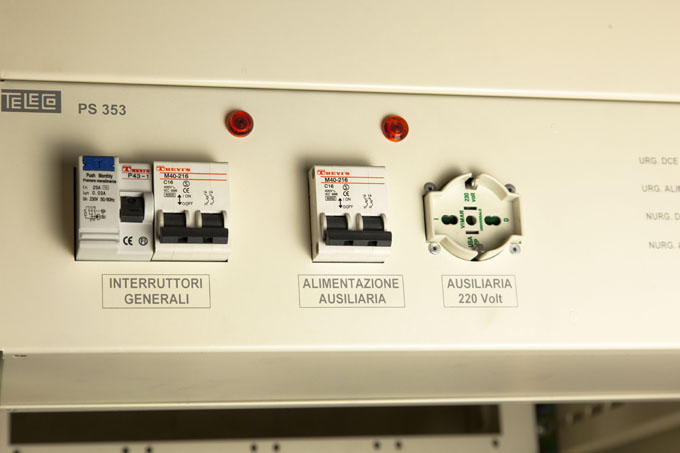

TN330-telaio-dettaglio2_teleco

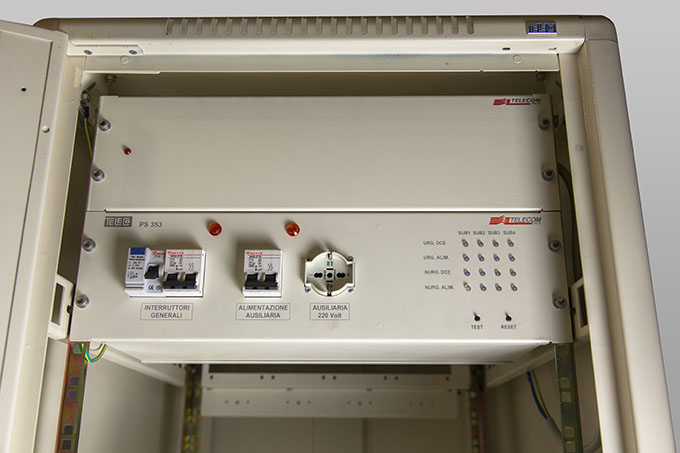

TN330-telaio-dettaglio1_teleco

Telai unificati per cablaggi strutturati reti LAN apparati TD. I telai TN 330 permettono l’alloggiamento di apparecchiature di larghezza 19”.

ALLEGATI

I telai serie TN 330 TELECO, sono stati realizzati per contenere cablaggi strutturati, reti Lan ed apparati TD in conformità a quanto richiesto dalla Specifica Tecnica TEST 98013 Rev. 0 Ed. Dicembre 1998 di TELECOM ITALIA.
Queste strutture possono contenere moduli standard da 19”.

I telai sono costituiti dalle seguenti parti:
– Struttura esterna fissa (le fiancate laterali sono smontabili).
– Telaio interno mobile.
– Porta posteriore.
– Porta anteriore con finestra trasparente.

Tutte le parti sono connesse tra loro verso un unico nodo equipotenziale.

La struttura permette l’alloggiamento di apparecchiature di larghezza 19”.
Il telaio interno è composto da 4 montanti mobili a foratura standard, i quali scorrono su guide orizzontali per permettere di ottimizzare al meglio l’utilizzo degli spazi interni.

Le misure meccaniche dei telai TN 330 sono:
– Larghezza: 600 mm.
– Profondità: 600/800 mm.
– Altezza: 1645/2000mm.

I telai TN 330 possono essere equipaggiati con diversi accessori e adattatori.
