Sistemi per trasmissione dati

TD 600

Sistema di Trasmissione Dati SHDSL

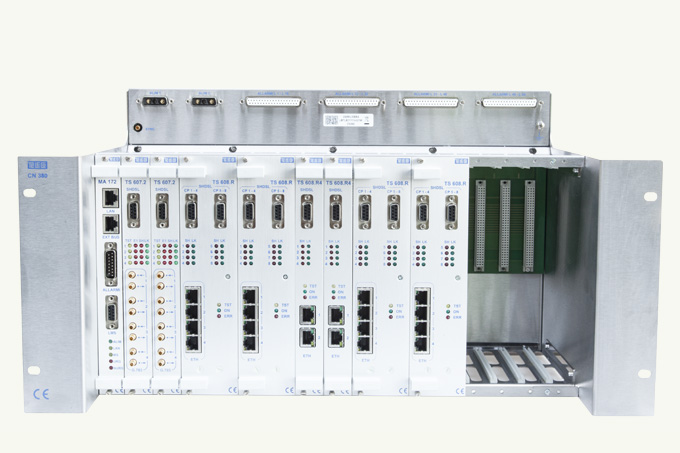

CN380-FRONTESCHEDE

TD 600

CN380-FRONTE

TD 600

Il sistema di trasmissione dati TD 600 in tecnologia SHDSL consente il trasporto di connessioni E1 su uno o più doppini in rame con la possibilità di variare la velocità in linea in base al traffico effettivamente trasportato, ciò avviene sfruttando un’ampia gamma di terminazioni di centrale, di utente e ripetitori.

ALLEGATI

Il sistema SHDSL TD 600 Teleco, progettato e realizzato nei laboratori della TELECO S.p.A., è un’apparecchiatura di ultima generazione per reti ad accesso digitale e permette di trasportare una connessione E1 su due fili oppure su quattro fili, con la possibilità di cambiare la velocità di linea in dipendenza dei timeslots effettivamente usati. Il sistema SHDSL Teleco è stato realizzato in conformità alle normative ETSI.

Il sistema TD 600 presenta molti vantaggi, tra i quali:
– Facilmente integrabile nelle reti già esistenti.
– Maggiore affidabilità (numero componenti ridotto).
– Dimensioni ridotte.
– Consumi ridotti (utilizzo di componenti a basso consumo).
– Costi ridotti.

Il sistema SHDSL Teleco può essere considerato come il miglior modo per la trasmissione dati nella rete già esistente e permette di evitare i costi elevati dei cavi a fibra ottica, oppure dall’uso di più cavi.

Le applicazioni tipiche di alta velocità per il Sistema Teleco sono: interconnessione con i centralini PABX e apparati PDX, interconnessioni con le stazioni base nella rete della telefonia mobile, implementazione dei punti di accesso ad internet veloce e sostituzione dei collegamenti HDB3.

Le interfacce disponibili per il Sistema SHDSL TD 600 Teleco corrispondono agli standard correnti e forniscono i seguenti modi operativi:
– 2 Mbit/s non strutturato (verso ITU-T G.703).
– 2 Mbit/s strutturato (verso ITU-T G.703/G.704, ISDN-PRA).
– N x 64 Kbit/s (verso ITU-T X.21, V.35, V.36).

Il sistema TD 600 può essere gestito da locale oppure da remoto, attraverso diversi tipi di modalità di accesso:
– Applicativo Teleco L.M.S. (Line Management System).
– Telnet.
– Terminale ASCII.
– Canale EOC sul flusso a 2 Mbit/s.

Sistema TD 600: Apparati e Strutture

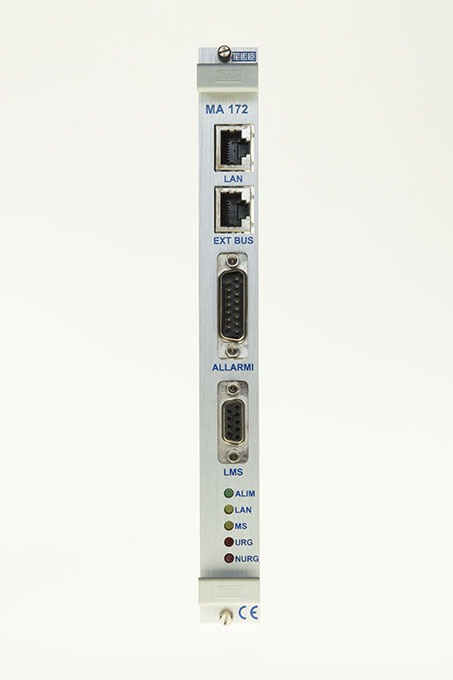

MA172-FRONTE

MA 172

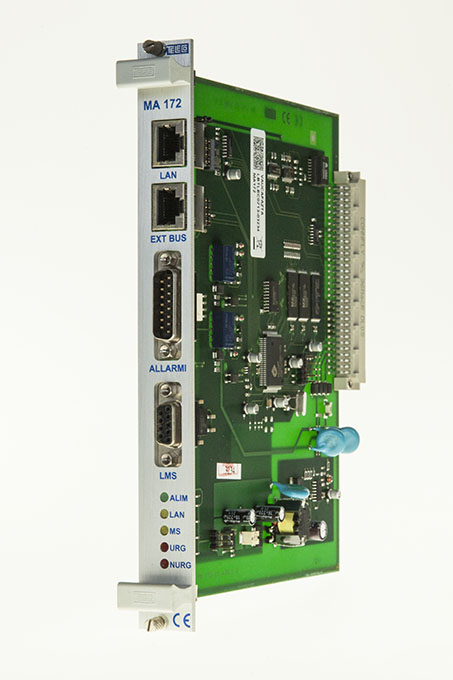

MA172-PROSPETTIVAFRONTE

MA 172

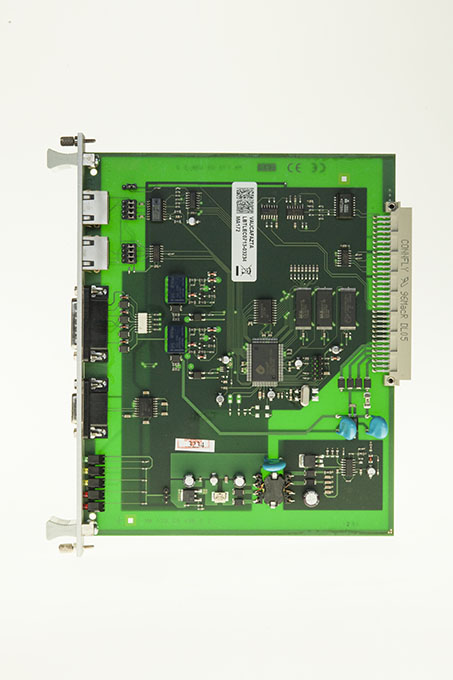

MA172-ALTO

MA 172

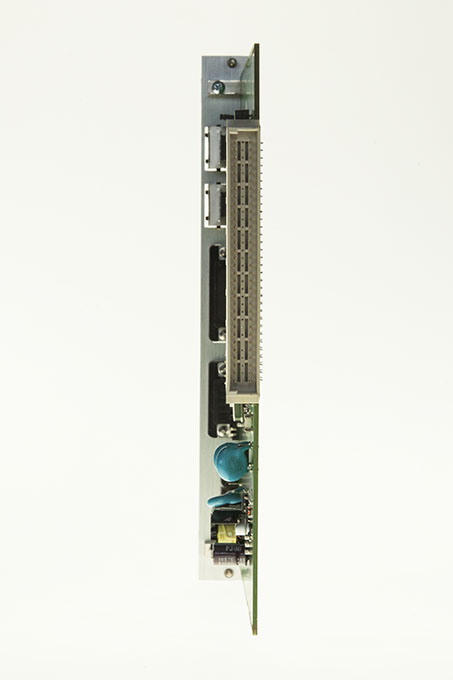

MA172-RETRO

MA 172

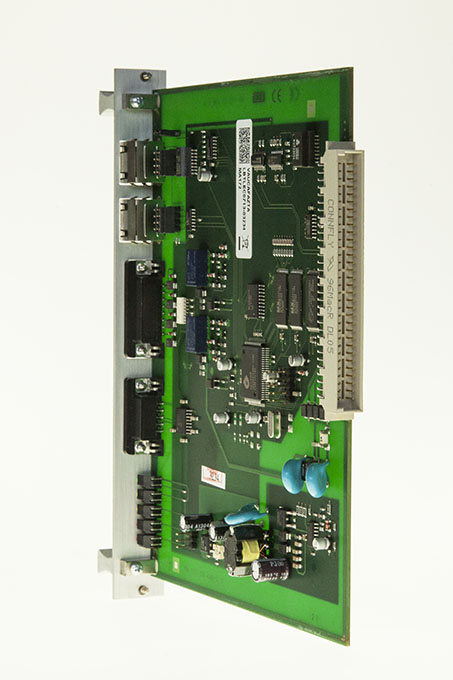

MA172-PROSPETTIVARETRO

MA 172

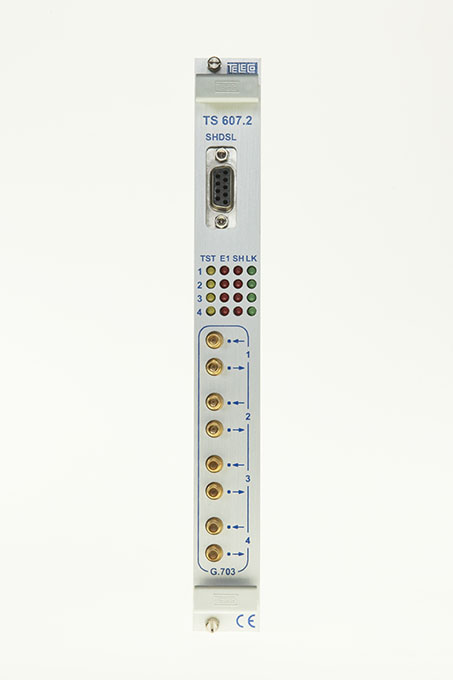

TS607.2-FRONTE-TELECO

TS 607.2

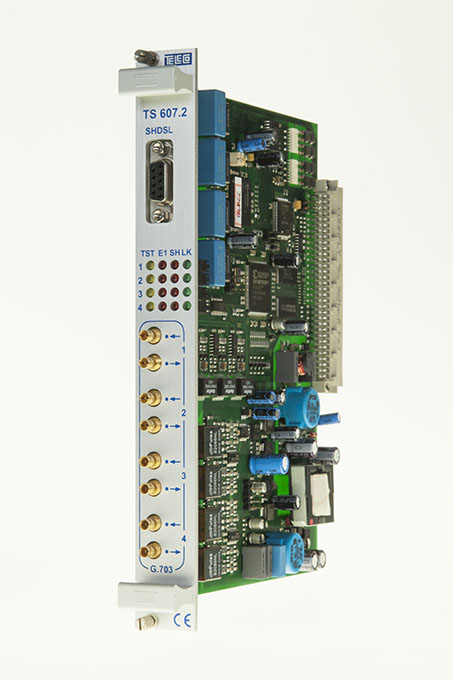

TS607.2-PROSPETTIVAFRONTE-TELECO

TS 607.2

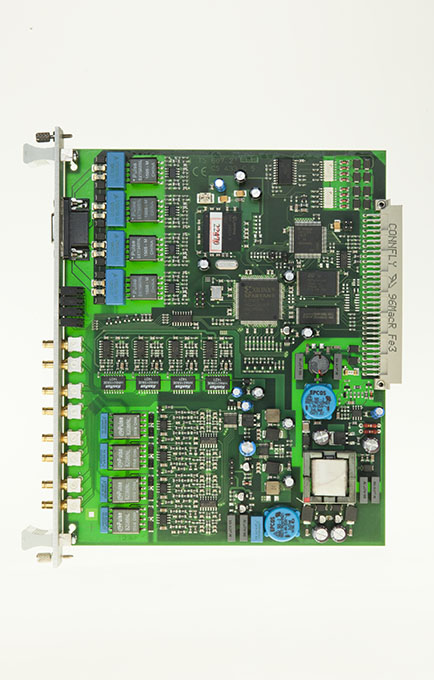

TS607.2-ALTO-TELECO

TS 607.2

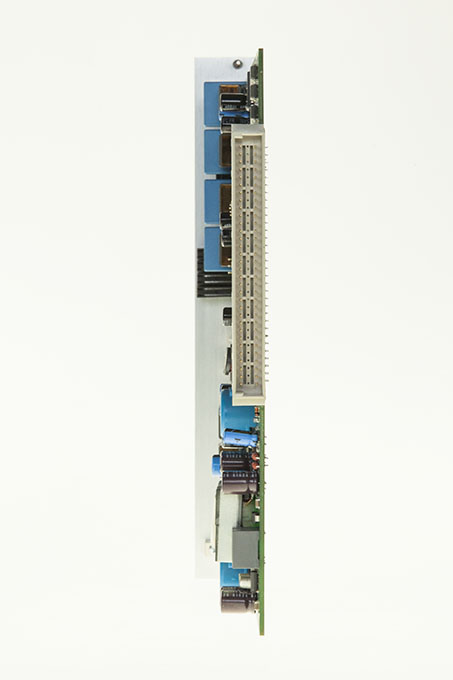

TS607.2-RETRO-TELECO

TS 607.2

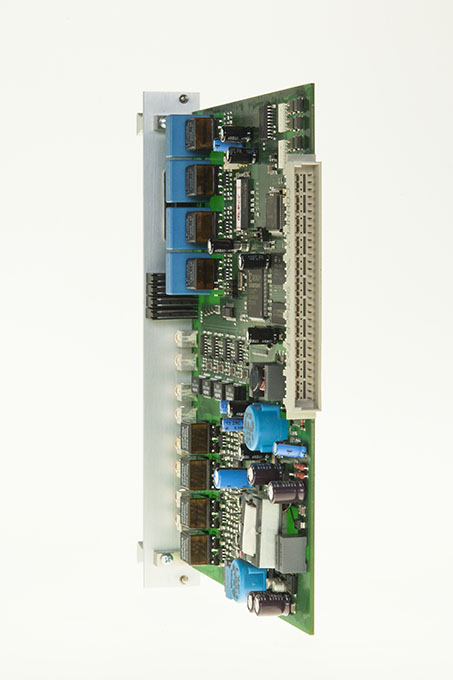

TS607.2-PROSPETTIVARETRO-TELECO

TS 607.2

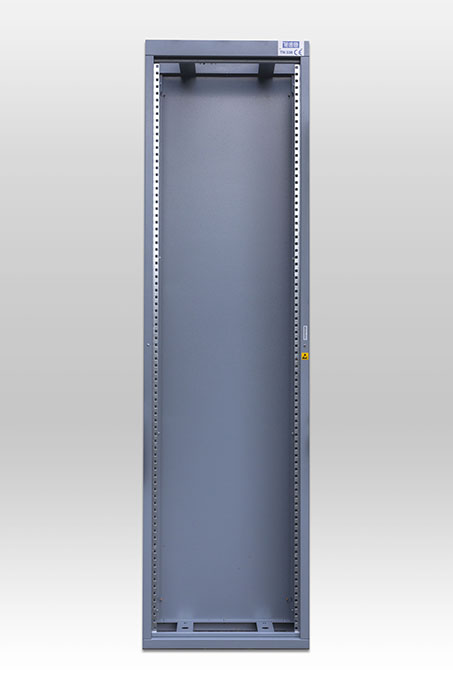

TN 338-telaio-fronte_teleco

TN 338

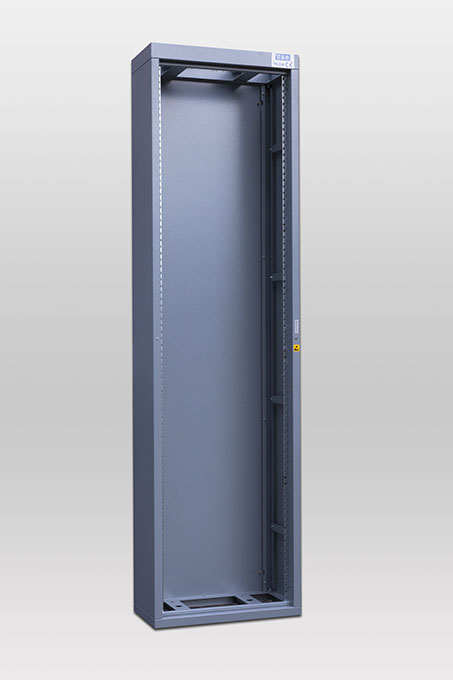

TN 338-telaio-prospettiva1_teleco

TN 338

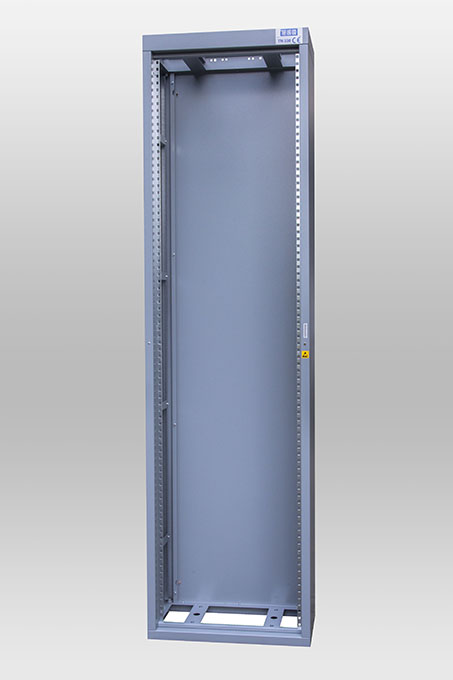

TN 338-telaio-prospettiva2_teleco

TN 338

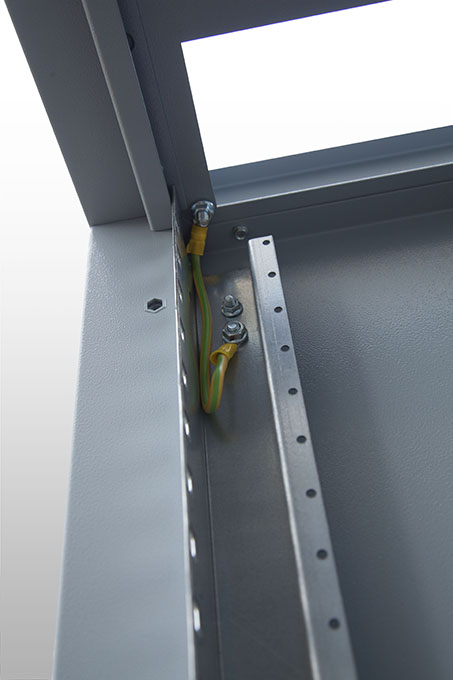

TN 338-telaio-dettaglio3_teleco

TN 338

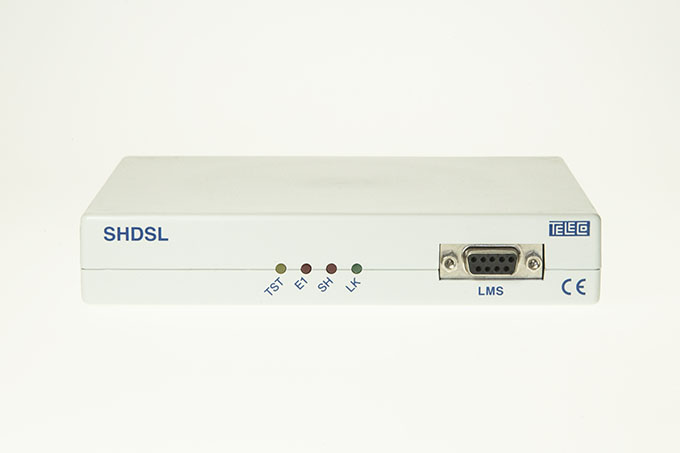

TS605.4-FRONTE

TS 605.4

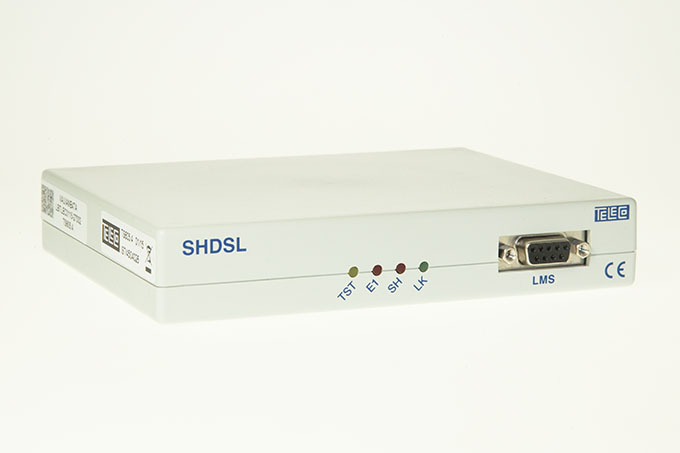

TS605.4-PROSPETTIVAFRONTE

TS 605.4

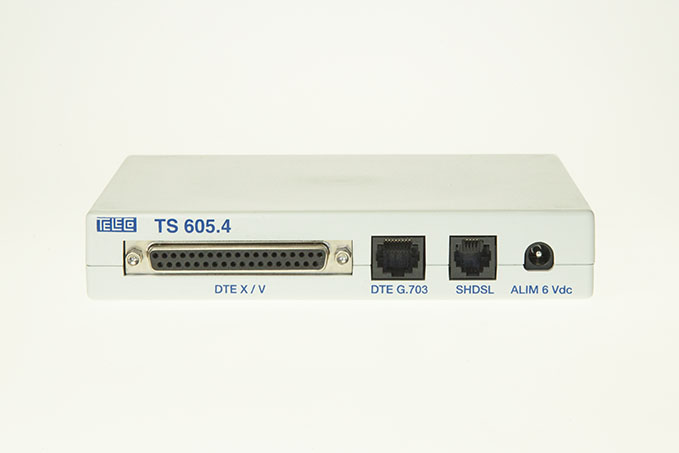

TS605.4-RETRO

TS 605.4

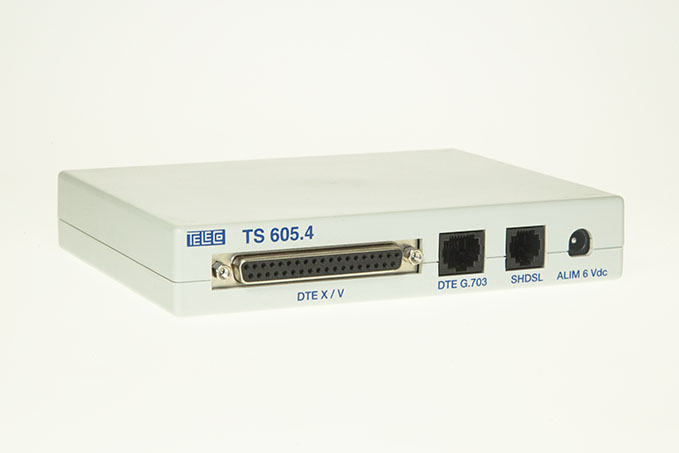

TS605.4-PROSPETTIVARETRO

TS 605.4

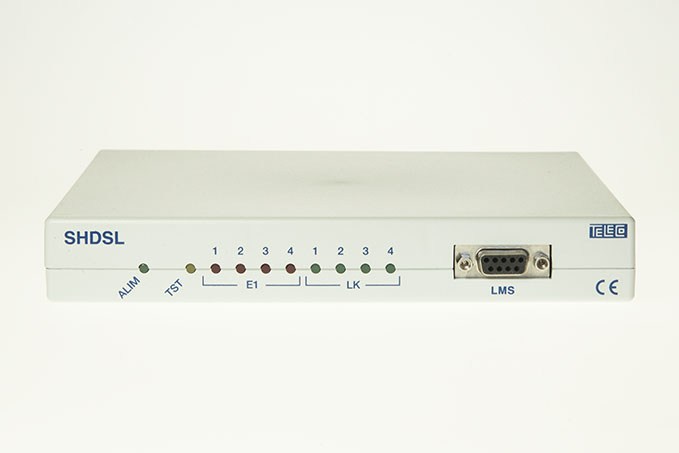

Slide background

TS 607.7

Slide background

TS 607.7

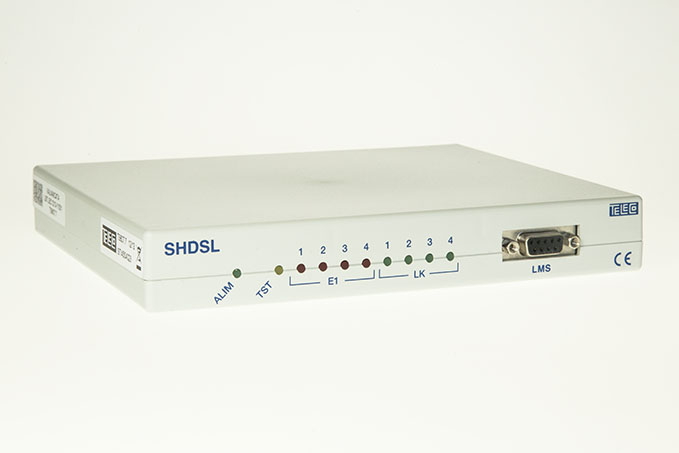

Slide background

TS 607.7

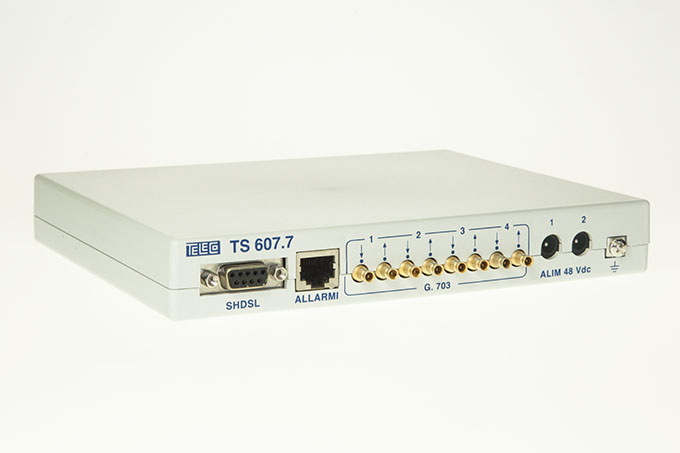

Slide background

TS 607.7

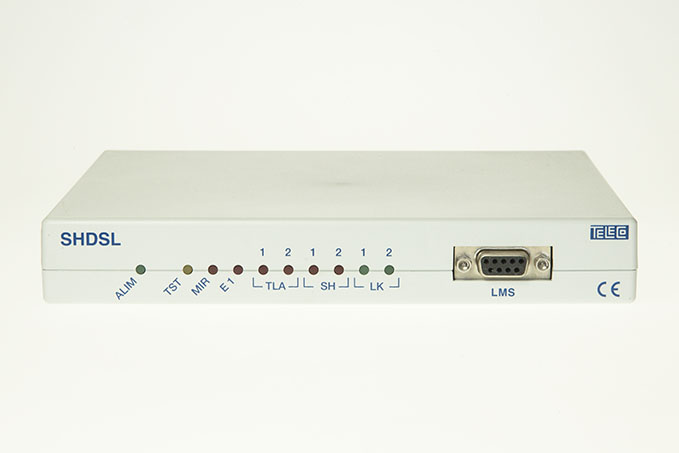

TS607.T-FRONTE

TS 607.T

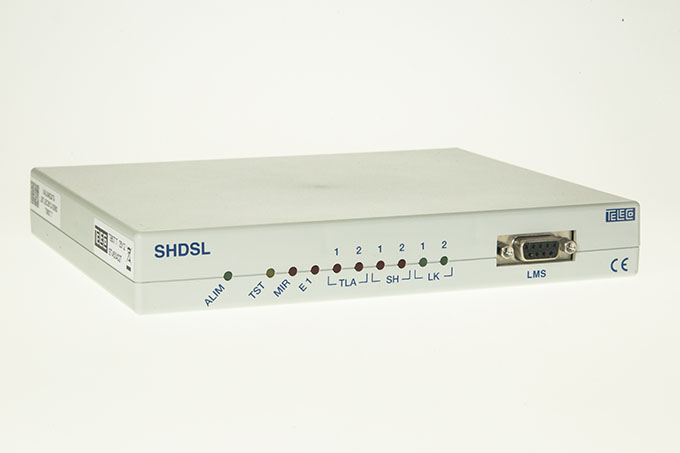

TS607.T-PROSPETTIVAFRONTE

TS 607.T

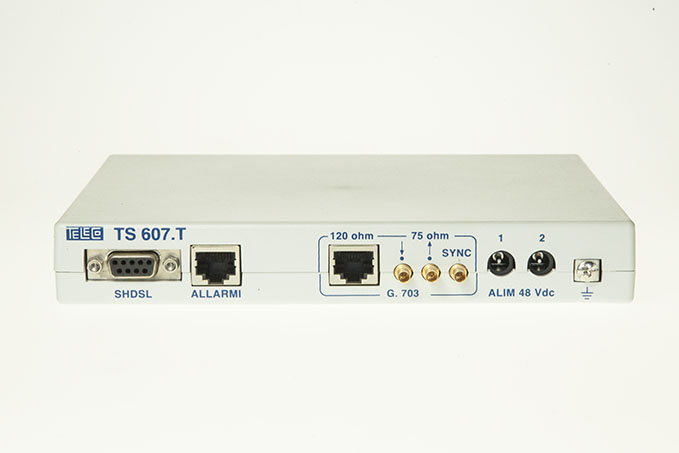

TS607.T-RETRO

TS 607.T

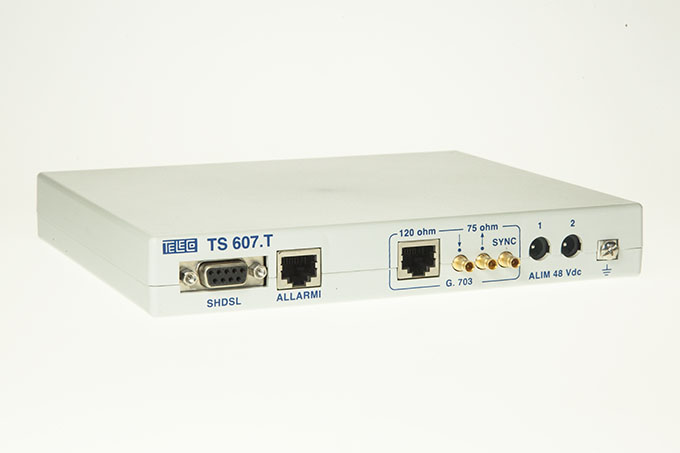

TS607.T-PROSPETTIVARETRO

TS 607.T

RP926-FRONTE

RP 926

RP926-PROSPETTIVA

RP 926

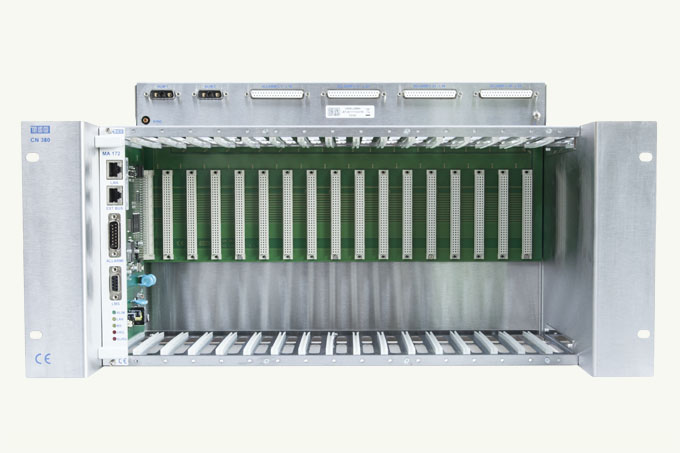

CN380-FRONTE

CN 380

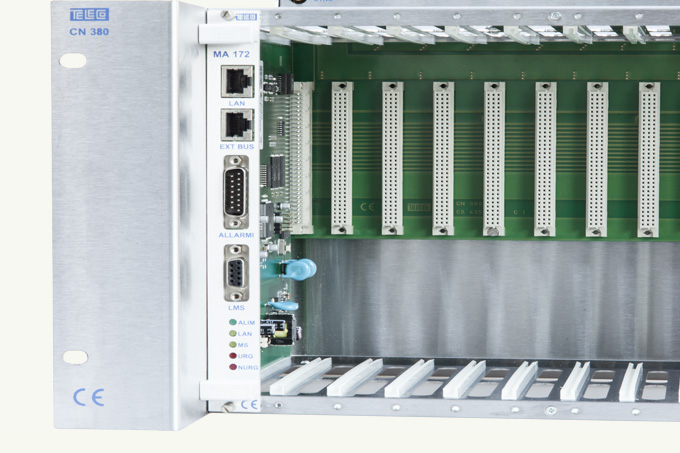

CN380-DETTAGLIO

CN 380
