Sistemi per trasmissione dati

TD 604-R

Modem DCE-3

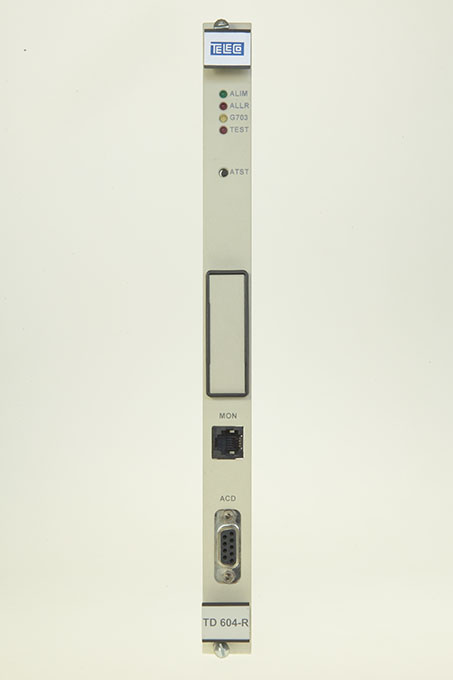

TD604R-FRONTE

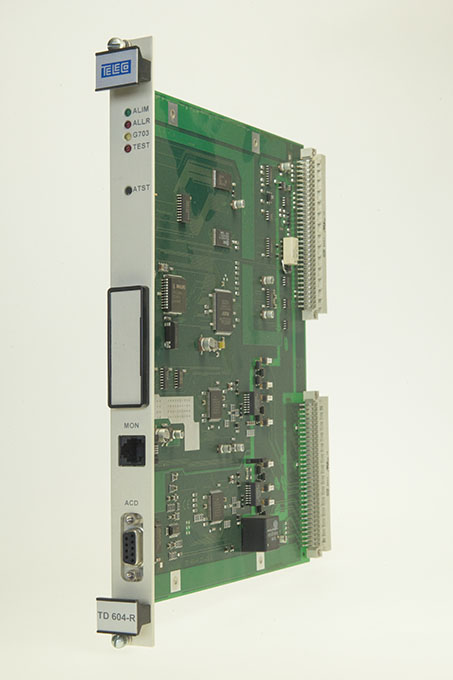

TD604R-PROSPETTIVAFRONTE
TD604R-PROSPETTIVARETRO

Terminazione dati Nx64 Kbit/s DCE-3 versione da rack.

Allegati

iconadownload  Manuale installazione (57KB)

iconadownload  Monografia descrittiva (295KB)

iconadownload  Presentazione (173KB)

Il TD 604R è un apparato da sub-telaio per la terminazione di flussi numerici E1, che permette, a costi ridotti, la connessione delle reti locali (LAN, routers, …) alla rete pubblica.
Il modem TD 604R è progettato per l’attivazione delle procedure di test della linea (ITU-T V.54) e di diagnostica dei circuiti elettrici interni.
Nel caso di connessione a multiplex flessibile (MUX-F), il TD 604R si comporta come ultimo rigeneratore della linea, tale funzionalità consente la corretta diagnosi della linea in caso di telecontrollo dalla rete da parte del Gestore.
Il TD 604R è la versione da telaio del TD 604T, che posto all’interno del sub-telaio SR 588 (che contiene fino a un massimo di sedici moduli DCE-3), ne permette l’utilizzo in sale dati. L’apparato è alimentato dal sub-telaio.
La progettazione del TD 604R è in accordo al Capitolato Tecnico TELECOM ITALIA nº 1368.

Il modem TD 604R è costituito da due moduli:

_Modulo DCE-3: è la parte funzionale dell’apparato; questo modulo viene inserito nella parte anteriore del sub-telaio SR 588 Teleco;
Larghezza: 20,1 mm.; Profondità: 247 mm.; Altezza: 261,8 mm..
_Modulo Interfaccia DCE-3: è la parte che raccoglie i connettori lato rete/utente e realizza l’interfaccia tra il modulo vero e proprio e le connessioni verso rete/utente; questo modulo viene inserito nella parte posteriore del sub-telaio.

Le dimensioni del TD 604R sono:

_Larghezza: 20,1mm
_Profondità: 143mm
_Altezza: 261,8mm..
