Sistemi per trasmissione dati

TX 86T

Ripetitore ad Impedenza Negativa

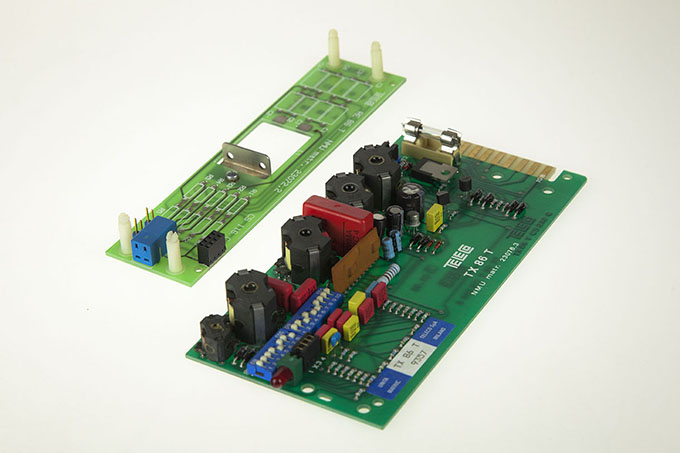

TX 86T-amplificatore-prospettiva1_teleco

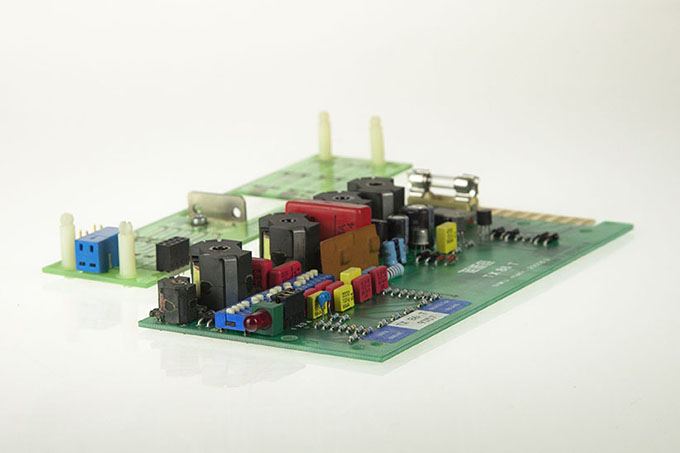

TX 86T-amplificatore-prospettiva2_teleco

I vantaggi dei ripetitori ad impedenza negativa rispetto ai tradizionali amplificatori si riassumono principalmente nel basso costo e nella sicurezza di funzionamento.

ALLEGATI

Il modello Teleco TX 86T è costituito da un circuito elettronico la cui funzione principale è modificare, in un circuito telefonico, l’andamento del guadagno in funzione della frequenza, mediante l’introduzione di una impedenza negativa complessa.

L’amplificatore ad impedenza negativa è bi-direzionale ed opera in modo da riportare la curva guadagno/frequenza di un collegamento a due fili entro i limiti della maschera CCITT M1020 mediante opportune regolazioni della rete artificiale.

Le segnalazioni (chiamate, selezioni, ecc.) non vengono alterate dalla presenza dell’amplificatore stesso ed inoltre in caso di mancanza di alimentazione, l’amplificatore, pur non introducendo alcun guadagno, non interrompe la comunicazione e quindi non crea disservizio.

Il ripetitore TX 86T non necessita di rete esterna perché il guadagno e l’equalizzazione sono regolati attraverso microinterruttori a bordo della scheda che realizzano una compensazione media di cavi non pupinizzati.
