Sistemi per trasmissione dati

TD 790

Sistema di Condizionamento per Circuiti di Trasmissione Dati Analogici

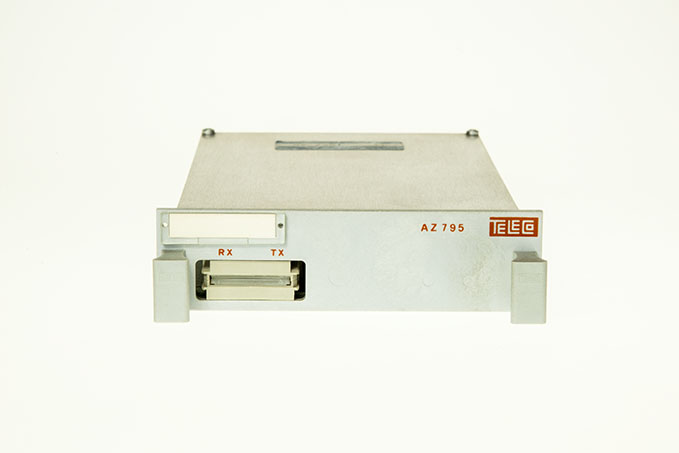

AZ795-FRONTE

AZ 795

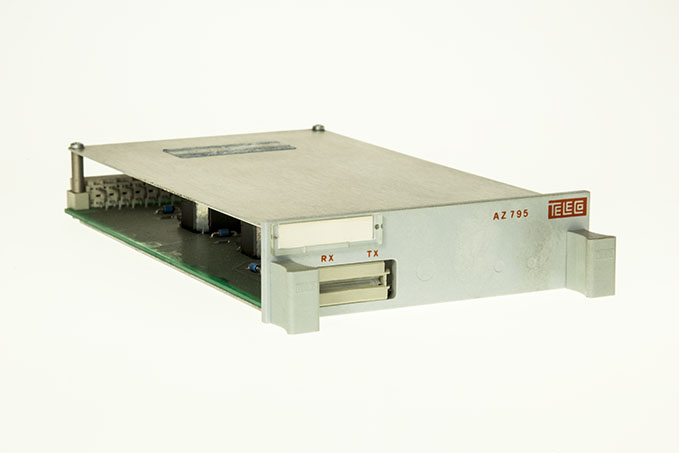

AZ795-PROSPETTIVAFRONTE

AZ 795

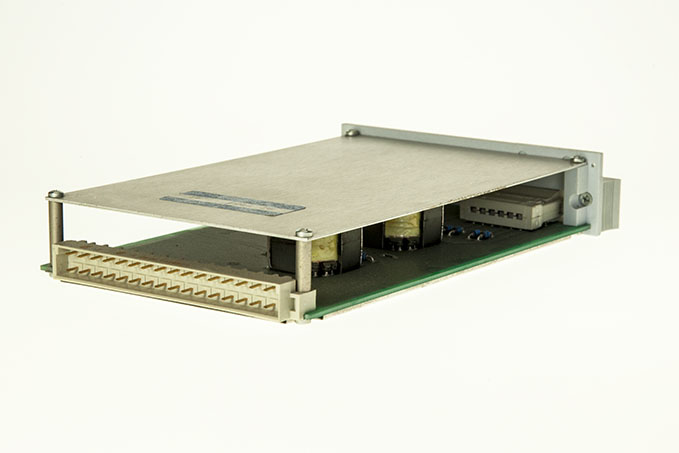

AZ795-PROSPETTIVARETRO

AZ 795

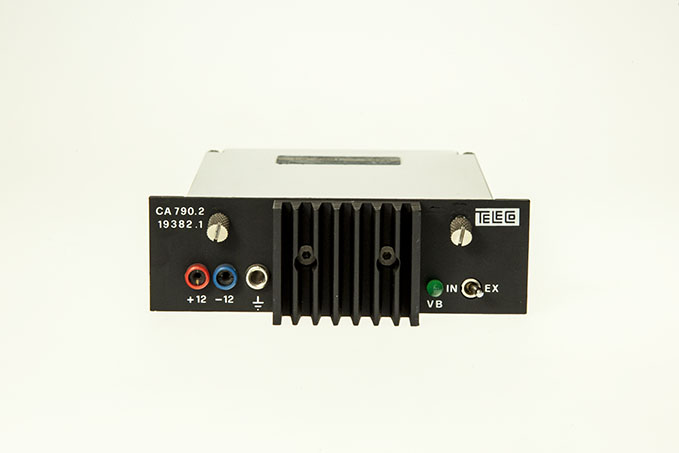

CA790.2-FRONTE

CA 790.2

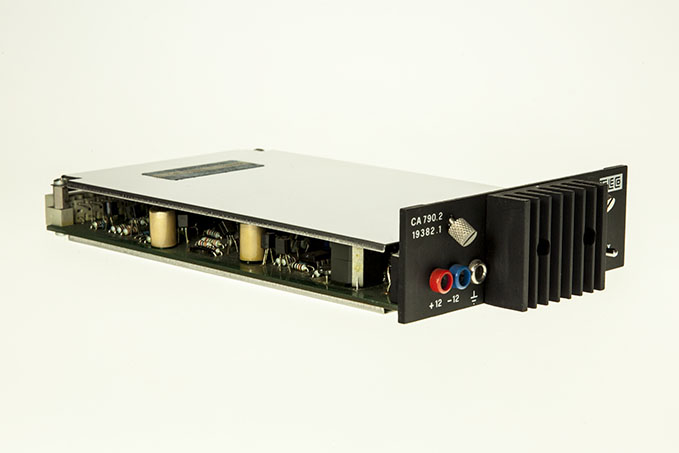

CA790.2-PROSPETTIVAFRONTE

CA 790.2

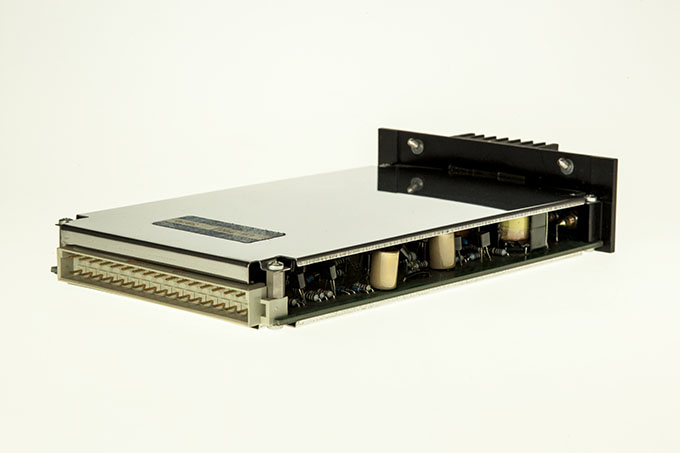

CA790.2-PROSPETTIVARETRO

CA 790.2

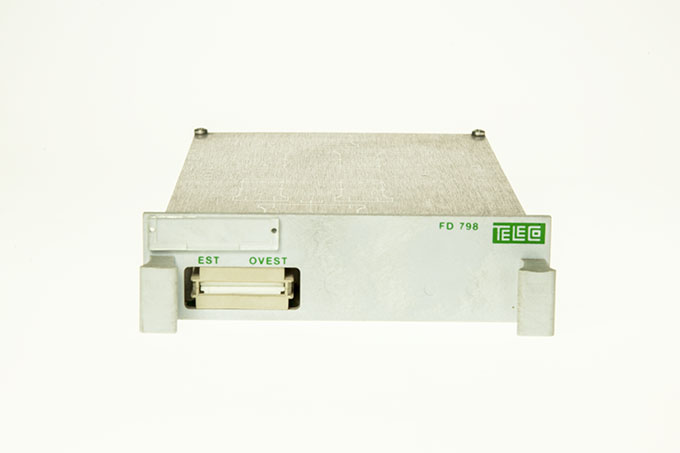

FD798-FRONTE

FD 798

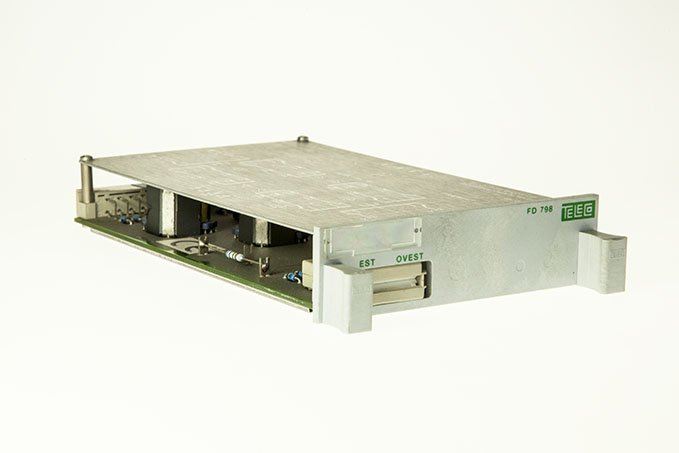

FD798-PROSPETTIVAFRONTE

FD 798

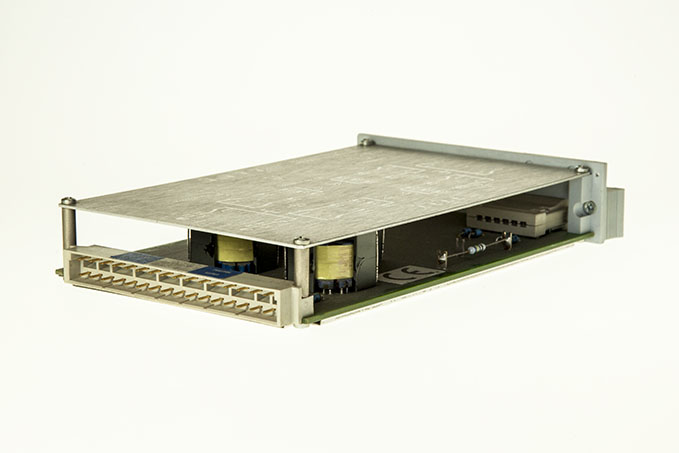

FD798-PROSPETTIVARETRO

FD 798

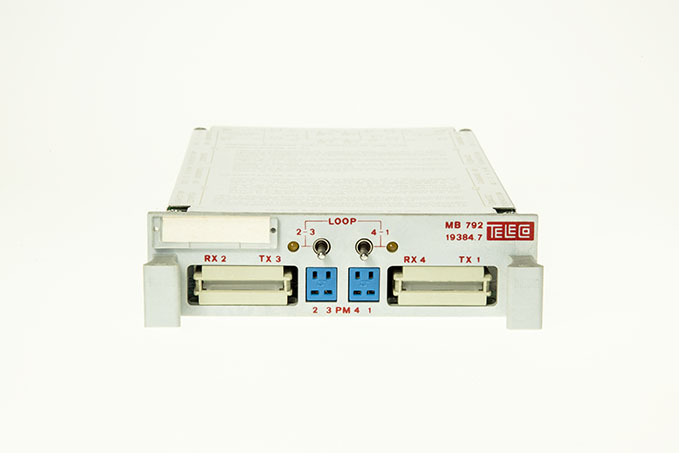

MB792-FRONTE

MB792

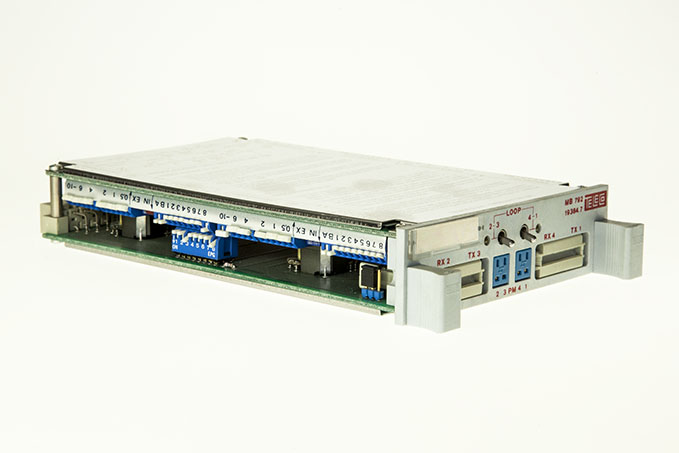

MB792-PROSPETTIVAFRONTE

MB792

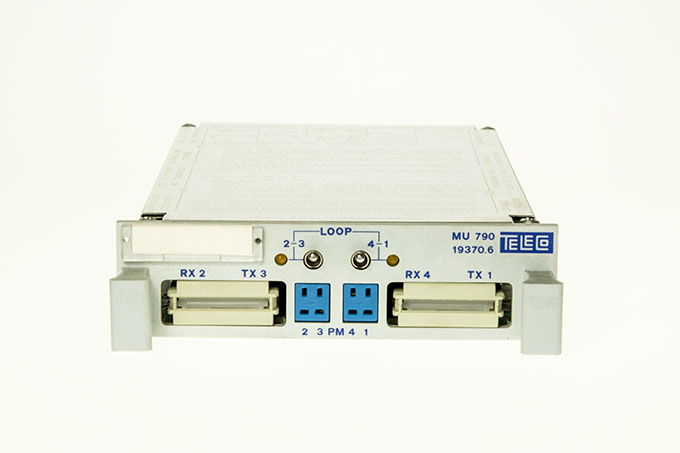

MU790-FRONTE

MU 790

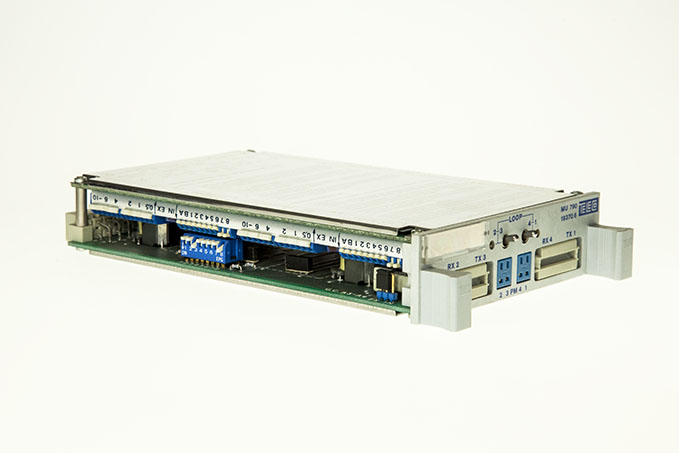

MU790-PROSPETTIVAFRONTE

MU 790

MU790-LATO1

MU 790

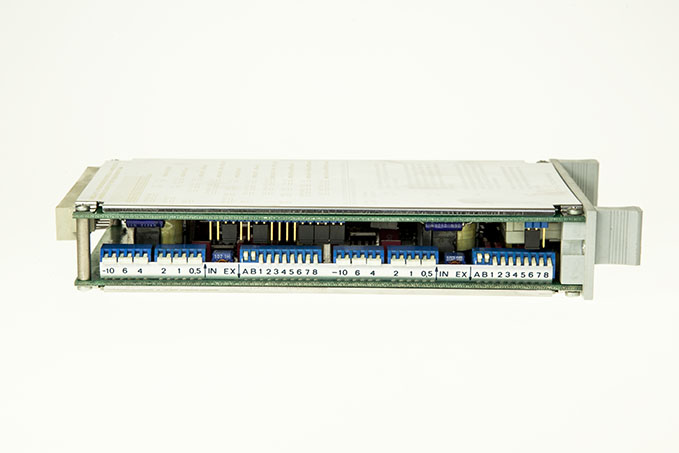

MU790-LATO2

MU 790

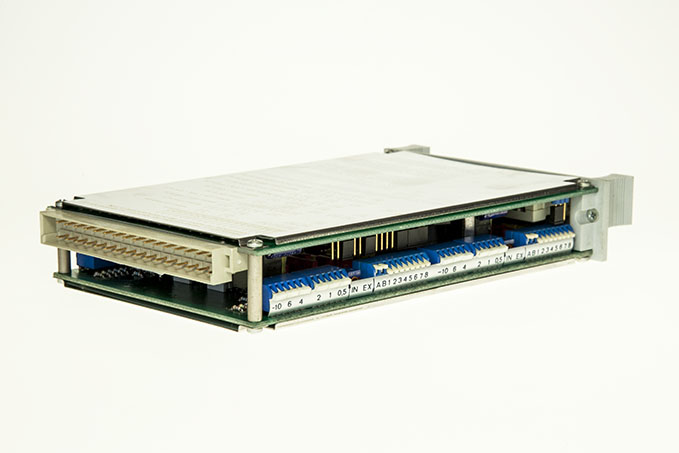

MU790-PROSPETTIVARETRO

MU 790

Il sistema TD 790 è utilizzato per il condizionamento dei circuiti per la trasmissione dati sia in banda fonica (300Hz ÷ 3400Hz) che in banda base (200Hz ÷ 40KHz).

ALLEGATI

Il sistema TD 790 è utilizzato per il condizionamento dei circuiti per la trasmissione dati sia in banda fonica che in banda base è realizzato su telai normalizzati N2C.

Il sistema TD 790 consente il recupero delle perdite che si manifestano nei circuiti per trasmissione dati attraverso le seguenti prestazioni:
– Adattamento del livello da -10 a +13,5 dB (amplificazione/ attenuazione).
– Equalizzazione di fase fino a 3 ms.
– Equalizzazione di ampiezza per tratta fino a 16 dB a 3400 Hz – 18 dB a 40 KHz.
– Realizzazione di configurazioni circuitali particolari richieste negli impianti per trasmissione dati (es. struttura multipunto).

I due moduli base che costituiscono gli elementi fondamentali del sistema TD 790 sono:
– MU 790 Modulo di condizionamento per circuiti in banda fonica (300 ÷ 3400 Hz).
– MB 792 Modulo di condizionamento per circuiti in banda base (200 Hz ÷ 40 KHz o circuiti per frequenze di cifra fino a 19,2 Kbit/s).

I due moduli consentono il condizionamento completo e separato delle due tratte di collegamento ad essi attestati e sono adatti sia ai collegamenti di utente che di giunzione.
