Sistemi per trasmissione dati

CL 740

Prolungamenti di Linea Universali P.L.A.

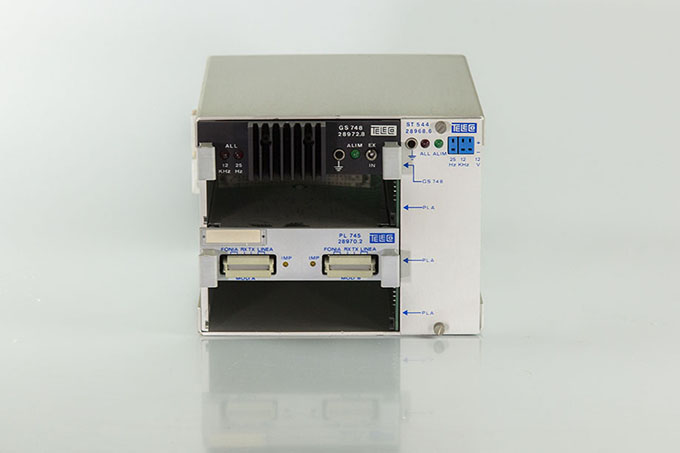

CL740-fronte_Teleco

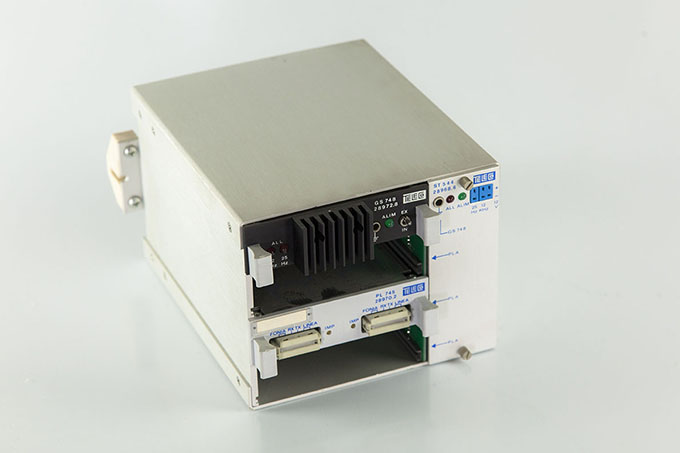

CL740-prospettivafrontale_Teleco

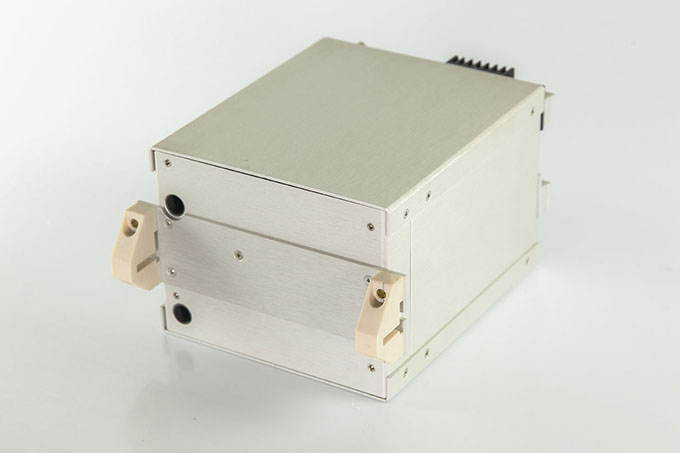

CL740-prospettivaposteriore_Teleco

I convertitori di chiamata CL 740 in tecnica N2C per linee d’utente automatiche risolvono in modo rapido ed economico il problema dell’adattamento dei criteri di segnalazione tra gli organi di interfaccia e quelli dei canali trasmissivi telefonici.

ALLEGATI

Il sistema Teleco CL 740 è stato progettato per risolvere il problema dell’adattamento dei criteri di segnalazione tra gli organi di interfaccia (auto-commutatore o apparecchio d’utente) e quelli dei canali trasmissivi telefonici.

Il sistema può essere utilizzato ogni volta che viene installata una apparecchiatura multiplex telefonica tra la centrale e l’apparecchio telefonico nella sede dell’abbonato lontano.

Tramite un unico convertitore è possibile realizzare, attraverso lo spostamento di ponticelli, le diverse configurazioni di prolungamento di linea previste e più precisamente:
– PLA/T.
– PLA/C.
– BC.
– BL.

Dal punto di vista costruttivo è stata realizzata una soluzione che permette di ridurre al minimo lo spazio occupato.

Il sistema Teleco CL 740 è costituito da:
– Modulo con 2 convertitori di segnalazione (modello PL 745 Teleco ).
– Submodulo per Teletaxe (modello TX 745.1 Teleco ).
– Modulo Generatore di segnali (modello GS 748 Teleco).
– Subtelaio per 10 moduli Convertitori di segnalazione (modello ST 578 Teleco).
– Telaietto da ripartitore (modello ST 544 Teleco).
– Telaio N2C per 6 subtelai ST 578 ( modello ST 508 Teleco).
– Telaio N2C per 5 subtelai ST 578 ( modello TN508 / R Teleco).
