AP 677

Slitter ADSL/POTS

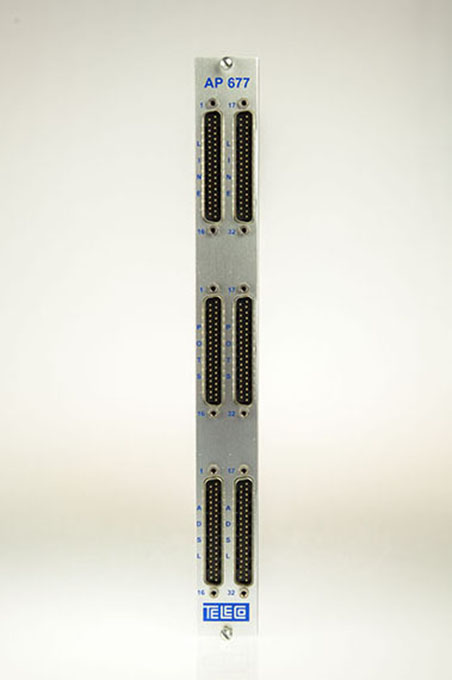

AP677-fronte2_Teleco

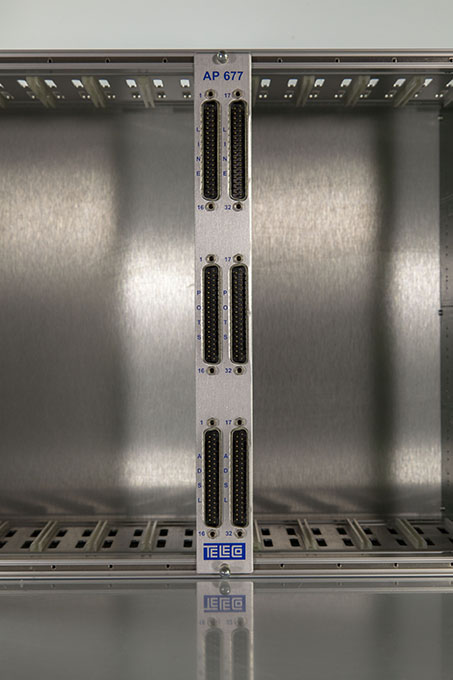

AP677-fronte3_Teleco

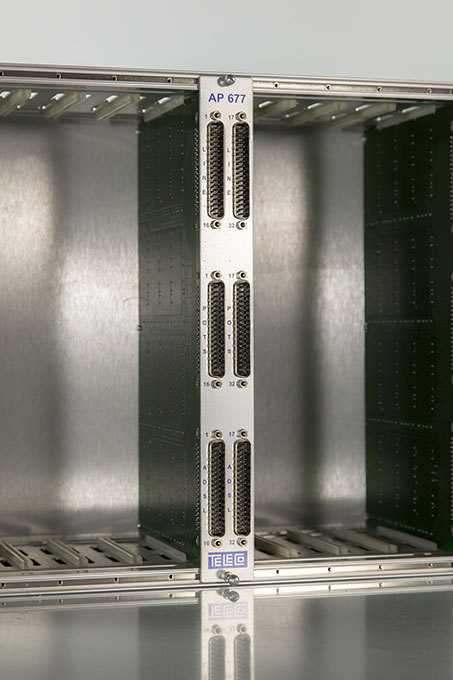

AP677-prospettiva_Teleco

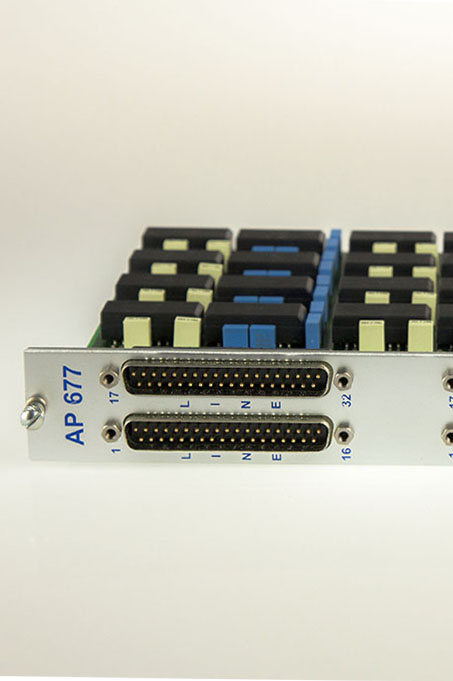

AP677-fronte1_Teleco

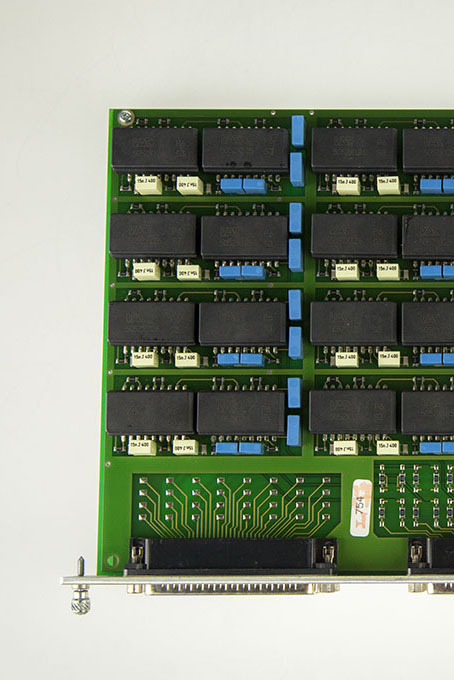

AP677-alto_Teleco

Gli AP677 sono filtri per bloccare la corrente continua, dividono il segnale telefonico da quello ADSL.

Allegati

La funzione del modulo splitter ADSL/POTS AP 677 è quella di splitter di centrale con blocco della corrente continua (Normativa ETSI TS 101 952-1-1).

Questa tipologia di splitter è impiegata per separare il segnale ADSL dal normale segnale telefonico.

Lo schema a blocchi di un singolo splitter è visibile nell’illustrativo 677 I 607 allegato, ed è costituito sostanzialmente da un blocco (LPF) con funzione di filtro passa basso, e da un circuito di bloccaggio della corrente continua (condensatori).

Il modulo AP 677 è stato progettato in accordo allo Standard Europeo ETSI TS 101 952-1-1 v1.1.1 (2002-05).

L’AP 677 è costituito da due schede a circuito stampato identiche, ognuna contenente 16 splitter, per un totale di 32 splitter per modulo.

L’AP 677 è un modulo completamente passivo e non richiede alimentazione.

Le misure meccaniche dell’AP 677 sono:

_Larghezza: 296mm
_Profondità: 162,5mm
_Altezza: 32,6mm
