MA 438

Dispositivo rilevazioni allarmi di batteria per hiT-7030

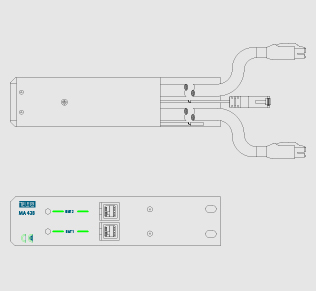

438i781sito.dwg-01

Modulo Allarmi per la rilevazione d’assenza delle tensioni di batteria di centrale.

Allegati

iconadownload  Monografia descrittiva  (123KB)

Il Modulo Allarmi MA 438, realizzato su una piastra a circuito stampato opportunamente schermata, rileva l’assenza delle tensioni di alimentazione BAT1 e BAT2 presenti in ingresso dell’apparato hiT-7030 e provenienti dalla batteria di centrale. Deve essere installato nel telaio e connesso meccanicamente alla struttura utilizzando 2 viti ed i relativi dadi in gabbia.
L’installazione del dispositivo avviene senza interruzione del servizio.

Il Modulo Allarmi MA 438 TELECO ha le seguenti interfacce:

_Ingresso alimentazione batterie: BAT1 e BAT2;
_Uscita alimentazione batterie: BAT.1 e BAT.2;
_Uscita allarmi: ALL.;
_Indicatori ottici (led): BAT1 e BAT2.

Le dimensioni del MA 438 sono:

_Larghezza: 210 mm.;
_Profondità: 26 mm.;
_Altezza: 49 mm.;
_Fissaggio: Al telaio utilizzando le due viti ed i relativi dadi in gabbia.
