Ingegnerizzazione

MA 436

Dispositivo rilevazioni allarmi di batteria per mini DSLAM M200

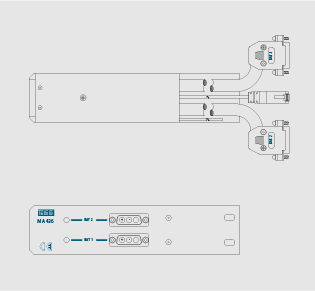

436i764sito.dwg

Modulo Allarmi per la rilevazione d’assenza delle tensioni di batteria di centrale.

Allegati

Il Modulo Allarmi MA 436, realizzato su una piastra a circuito stampato opportunamente schermata, rileva l’assenza delle tensioni di alimentazione BAT1 e BAT2 presenti in ingresso del sub-telaio MINI DSLAM M200 e provenienti dalla batteria di centrale.

Deve essere installato nel telaio e connesso meccanicamente alla struttura utilizzando 2 viti ed i relativi dadi in gabbia.

L’installazione del dispositivo avviene senza interruzione del servizio.

Il Modulo Allarmi MA 436 TELECO ha le seguenti interfacce:

_Ingresso alimentazione batterie: BAT1 e BAT2;
_Uscita alimentazione batterie: BAT.1 e BAT.2;
_Uscita allarmi verso sub-telaio MINI DSLAM M200: ALL.;
_Indicatori ottici (led): BAT1 e BAT2.

Le dimensioni del MA 436 sono:

_Larghezza: 210mm
_Profondità: 26mm
_Altezza: 49mm
_Fissaggio: Al telaio utilizzando le due viti ed i relativi dadi in gabbia.
