Ingegnerizzazione

MA 434

Modulo Allarmi per IP DSLAM

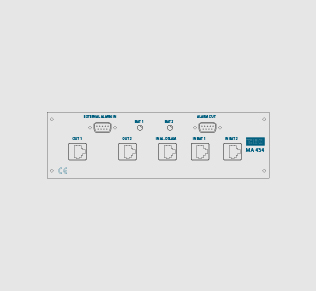

434i730sito.dwg-01

Modulo Allarmi per la rilevazione d’assenza delle tensioni di batteria di centrale.

Allegati

Il Modulo Allarmi MA 434, realizzato in meccanica per telai N3, rileva l’assenza delle tensioni di alimentazioni BAT1 e BAT2 presenti in ingresso del telaio e invia il relativo allarme sia al DSLAM sia sulla porta ALARM OUT, raccoglie e smista gli allarmi provenienti dal DSLAM e dalla porta EXTERNAL ALARM IN.

Deve essere installato nel telaio ST 415 e connesso meccanicamente alla struttura.

L’installazione del dispositivo avviene senza interruzione del servizio.

Il Modulo Allarmi MA 434 TELECO ha le seguenti interfacce:

_Ingresso alimentazione batterie: BAT1 e BAT2;
_Ingresso allarmi da DSLAM: ALARM DSLAM;
_Uscita allarmi verso DSLAM: OUT1 e OUT2;
_Ingresso allarmi: EXTERNAL ALARM IN;
_Uscita allarmi: ALARM OUT;
_Indicatori ottici: BAT1 e BAT2.

Le dimensioni del MA 434 sono:

_Larghezza: 222mm
_Profondità: 22mm
_Altezza: 66mm
_Fissaggio: Su subtelaio N3 ST415.
