Ingegnerizzazione

MA 431

Modulo Allarmi Batteria per XLD SWITCH BOX V 2.0/V 2.1

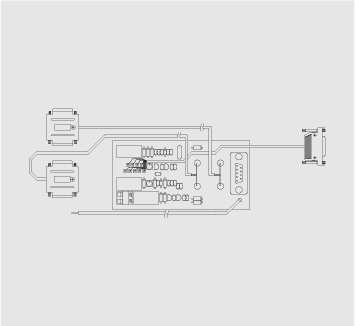

431pv354sito.dwg

Modulo Allarmi per la rilevazione d’assenza delle tensioni di batteria di centrale.

Allegati

iconadownload  Monografia descrittiva  (376KB)

Il Modulo Allarmi MA 431, realizzato su una piastra a circuito stampato, rileva l’assenza delle tensioni di alimentazioni B1 e B2 presenti in ingresso del sub-telaio e provenienti dalla batteria di centrale.

Deve essere installato nel sub-telaio e connesso meccanicamente alla struttura preesistente utilizzando le 2 clips e striscia di bi-adesivo.

L’installazione del dispositivo avviene senza interruzione del servizio.

Il Modulo Allarmi MA 431 TELECO ha le seguenti interfacce:

_Ingresso alimentazione batterie: B1 e B2;
_Ingresso allarmi da sub-telaio: C1;
_Uscita allarmi verso sub-telaio: C2;
_Uscita allarmi AND e OR batteria: M1 e M2;
_Indicatori ottici: L1 e L2.

Le dimensioni del MA 431 sono:

_Larghezza: 63mm
_Profondità massima: 113mm
_Altezza: 20mm.
_Fissaggio: Al sub-telaio con 2 clips e striscia di bi-adesivo.
