MA 430

Modulo Allarmi Batteria per XLD SWITCH BOX V 2.0/V 2.1

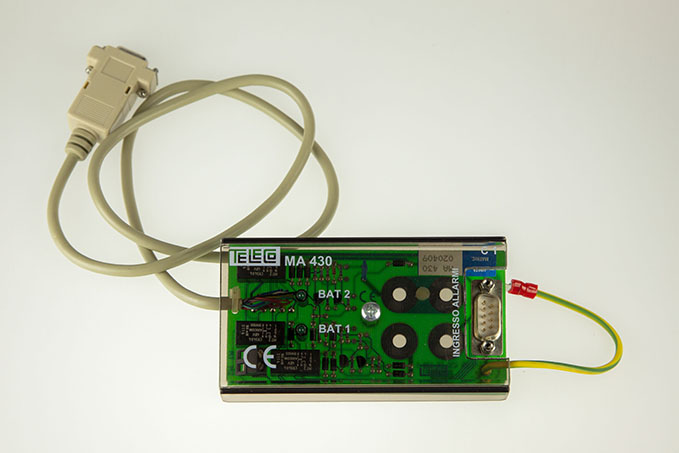

MA430-fronte_Teleco
MA430-prospettiva_Teleco

Modulo Allarmi per la rilevazione d’assenza delle tensioni di batteria di centrale.

Allegati

iconadownload  Monografia descrittiva  (237KB)

Il Modulo Allarmi MA 430 (per SC 688-SC 689), realizzato su una piastra a circuito stampato, rileva l’assenza delle tensioni di alimentazioni B1 e B2 presenti in ingresso del sub-telaio e provenienti dalla batteria di centrale.
Deve essere installato nel sub-telaio e connesso meccanicamente alla struttura preesistente utilizzando le attestazioni delle due batterie.
L’installazione del dispositivo avviene senza interruzione del servizio.

Il Modulo Allarmi MA 430 TELECO ha le seguenti interfacce:

_Ingresso alimentazione batterie: B1 e B2;
_Ingresso allarmi da sub-telaio: C1;
_Uscita allarmi verso sub-telaio: C2;
_Uscita allarmi AND e OR batteria: M1 e M2;
_Indicatori ottici: L1 e L2.

Le dimensioni del MA 430 sono:

_Larghezza: 63 mm.
_Profondità massima: 113 mm.
_Altezza: 20 mm.
_Fissaggio: Al sub-telaio utilizzando le attestazioni delle due batterie.
