DO 412

Diramatore Ottico SLIM per IP DSLAM

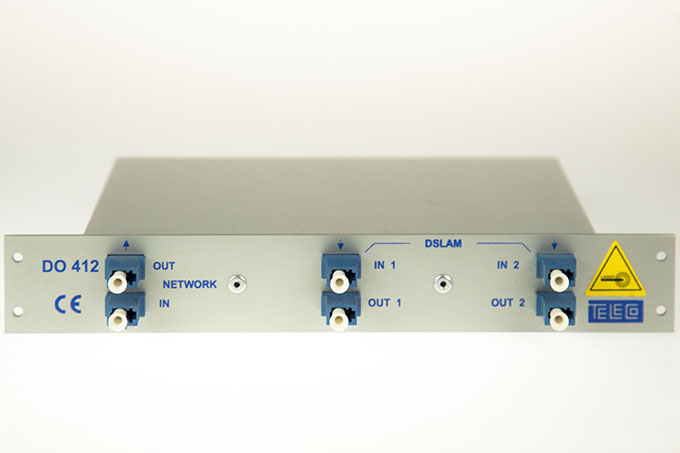

DO412-fronte_Teleco

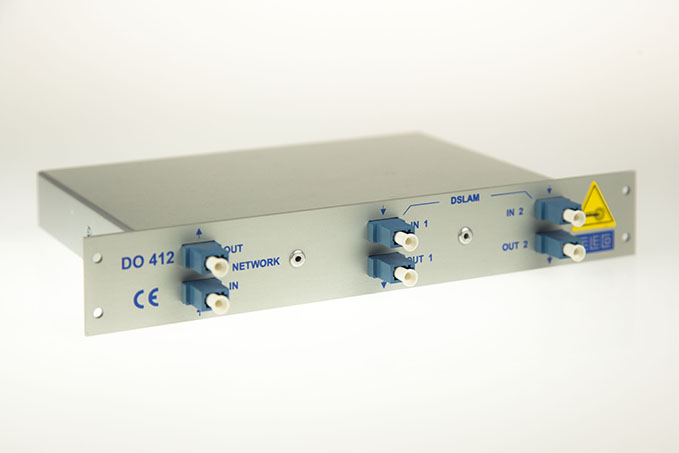

DO412-prospettiva1_Teleco

Apparato per interconnessioni in fibra ottica. Il dispositivo DO 412 per mezzo di combiner, fornisce la prestazione di ridondanza delle interfacce ottiche del IP DSLAM.

ALLEGATI

Il Diramatore Ottico DO 412 può essere installato nel sub-telaio ST 416 e connesso meccanicamente alla struttura preesistente utilizzando le predisposizioni previste.

Il dispositivo DO 412 per mezzo di combiner, fornisce la prestazione di ridondanza delle interfacce ottiche del IP DSLAM.

L’installazione del dispositivo avviene senza interruzione del servizio.

Il Diramatore Ottico DO 412 TELECO ha le seguenti interfacce:

– Ingresso fibra: RETE IN.

– Uscita fibra: RETE OUT.

– Uscita apparato 1: APPARATO OUT 1.

– Ingresso apparato 1: APPARATO IN 1.

– Uscita apparato 2: APPARATO OUT 2.

– Ingresso apparato 2: APPARATO IN 2.

Le dimensioni del DO 412 sono:

– Larghezza: 222 mm.

– Profondità massima: 123 mm.

– Altezza: 32,5 mm.

– Fissaggio:su subtelaio ST 416 con 4 viti.
