DO 410

Diramatore Ottico per DSLAM

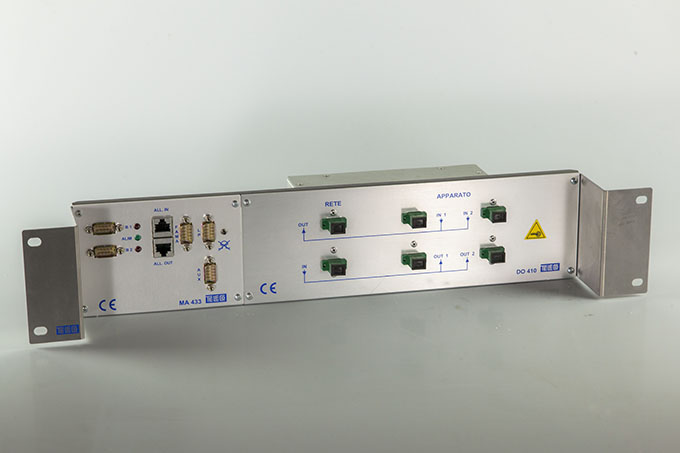

DO410-sutelaio-prospettiva1_Teleco

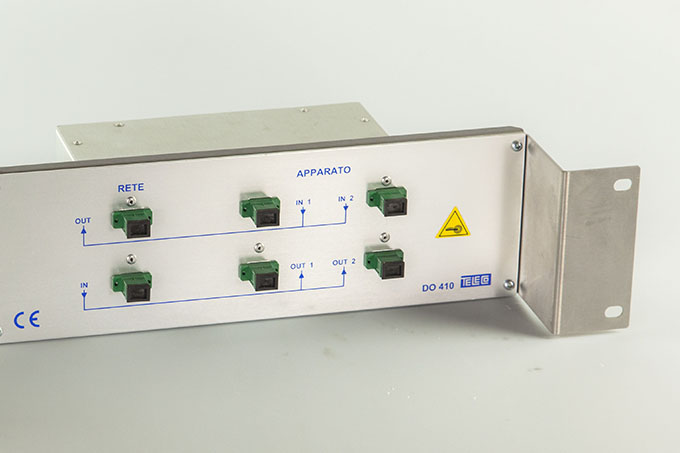

DO410-sutelaio-prospettiva2_Teleco copy

Apparato per interconnessioni in fibra ottica. Il dispositivo DO 410 per mezzo di combiner, fornisce la prestazione di ridondanza delle interfacce ottiche del DSLAM.

ALLEGATI

Il DO 410 può essere installato nel sub-telaio del MA 433 e connesso meccanicamente alla struttura preesistente utilizzando le predisposizioni previste.

Il dispositivo DO 410 per mezzo di combiner, fornisce la prestazione di ridondanza delle interfacce ottiche del DSLAM.

Il DO 410 è realizzato con componenti ottici passivi e quindi non necessita di alimentazioni.

Il diramatore DO 410 TELECO ha le seguenti interfacce:

– Ingresso fibra ottica: RETE IN.

– Uscita fibra ottica: RETE OUT.

– Uscita apparato 1: APPARATO IN1.

– Ingresso apparato 1: APPARATO OUT1.

– Uscita apparato 2: APPARATO IN2.

– Ingresso apparato 2: APPARATO OUT2.

Le dimensioni del DO 410 sono:

– Larghezza: 304 mm.

– Profondità massima: 138 mm.

– Altezza: 99 mm.

– Fissaggio: su modulo MA 433 con 4 viti.
